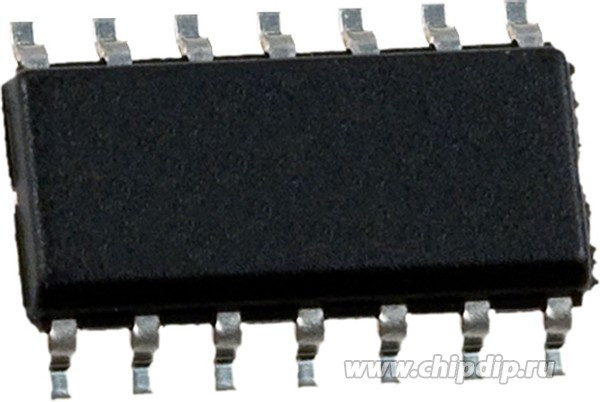

SN74AHCT14D, SO-14
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AHCT14D
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
логика - триггерыИнвертеры Hex Schmitt-Trigger
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 07.07.2023 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74AHCT14 -> |
| current - output high, low | 8mA, 8mA |
| current - quiescent (max) | 2ВµA |
| диапазон рабочих температур | 40 C to + 85 C |
| eccn | EAR99 |
| factory pack quantity | 50 |
| features | Schmitt Trigger |
| функция | Inverter Schmitt Trigger |
| high level output current | -8 mA |
| htsus | 8542.39.0001 |
| input level | TTL |
| input type | TTL |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Инвертеры |
| количество контуров | 6 Circuit |
| количество выходных линий | 6 Output |
| logic family | AHCT |
| logic level - high | 1.9V ~ 2.1V |
| logic level - low | 0.5V ~ 0.6V |
| logic type | Inverter |
| low level output current | 8 mA |
| максимальная рабочая температура | + 85 C |
| manufacturer | Texas Instruments |
| maximum operating temperature | +85 C |
| max propagation delay @ v, max cl | 8ns @ 5V, 50pF |
| минимальная рабочая температура | 40 C |
| minimum operating temperature | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of circuits | 6 |
| number of inputs | 6 |
| operating temperature | -40В°C ~ 85В°C |
| operating temperature range | -40 C to+85 C |
| output level | CMOS |
| output type | CMOS |
| package | Tube |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| packaging | Tube |
| партномер | 8819471923 |
| подкатегория | Logic ICs |
| product category | Inverters |
| propagation delay time | 12 ns |
| рабочее напряжение питания | 5 V |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | AHCT |
| series | 74AHCT -> |
| серия | SN74AHCT14 |
| supplier device package | 14-SOIC |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| тип логики | CMOS |
| тип продукта | Inverters |
| тип входа | Schmitt Trigger |
| тип выхода | CMOS |
| торговая марка | Texas Instruments |
| unit weight | 0.004564 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| уровень входа | TTL |
| вид монтажа | SMD/SMT |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения | 12 ns |
| выходной ток низкого уровня | 8 mA |
| выходной ток высокого уровня | 8 mA |
| выходной уровень | CMOS |
Отзывов нет
