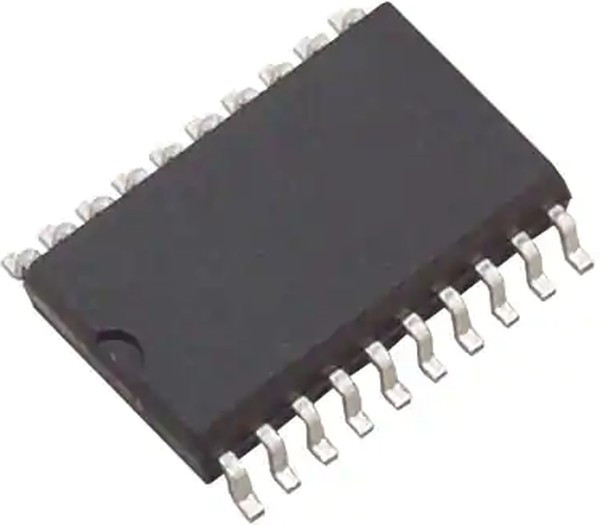

SN74AC564DW, Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AC564DW
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Standard Logic > Flip FlopТриггеры Tri-State Octal
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 07.07.2023 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 2.35 mm |
| base product number | 74AC564 -> |
| clock frequency | 95MHz |
| current - output high, low | 24mA, 24mA |
| current - quiescent (iq) | 4ВµA |
| диапазон рабочих температур | 40 C to + 85 C |
| длина | 12.8 mm |
| eccn | EAR99 |
| function | Standard |
| функция | Tri-State Octal |
| htsus | 8542.39.0001 |
| input capacitance | 4.5pF |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Триггеры |
| количество каналов | 8 |
| количество контуров | 8 |
| количество входных линий | 3 |
| количество выходных линий | 1 |
| максимальная рабочая температура | + 85 C |
| max propagation delay @ v, max cl | 10.5ns @ 5V, 50pF |
| минимальная рабочая температура | 40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение питания - макс. | 6 V |
| напряжение питания - мин. | 2 V |
| number of bits per element | 8 |
| number of elements | 1 |
| operating temperature | -40В°C ~ 85В°C (TA) |
| output type | Tri-State, Inverted |
| package | Tube |
| package / case | 20-SOIC (0.295"", 7.50mm Width) |
| партномер | 8003321997 |
| подкатегория | Logic ICs |
| полярность | Inverting |
| рабочее напряжение питания | 5 V |
| размер фабричной упаковки | 25 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | AC |
| series | 74AC -> |
| серия | SN74AC564 |
| supplier device package | 20-SOIC |
| тип логики | D-Type Edge Triggered Flip-Flop |
| тип продукта | Flip Flops |
| тип входа | CMOS |
| тип выхода | 3-State |
| ток покоя | 4 uA |
| торговая марка | Texas Instruments |
| trigger type | Positive Edge |
| type | D-Type |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2V ~ 6V |
| время задержки распространения | 14 ns |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| Ширина | 7.52 мм |
