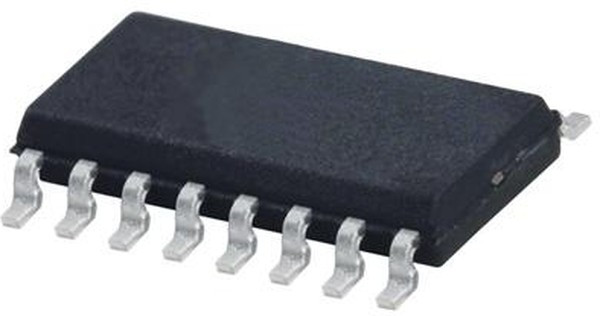

Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\ЗащелкиЗащелки CMOS 8B Addressable Latch
Информация о производителе | |
Производитель | Texas Instruments |
Основные | |
Бренд | Texas Instruments |
Вес и габариты | |
Высота | 1.58 mm |
base product number | CD4099 -> |
базовый номер микросхемы логики | 4099 |
базовый номер / семейство логики | CD4099 |
circuit | 1:08:00 |
current - output high, low | 6.8mA, 6.8mA |
delay time - propagation | 50ns |
длина | 9.9 mm |
eccn | EAR99 |
функция | Addressable |
htsus | 8542.39.0001 |
independent circuits | 1 |
категория | Электронные компоненты/Микросхемы |
категория продукта | Защелки |
количество бит | 8бит |
количество каналов | 8 Channel |
количество контуров | 1 Circuit |
количество входных линий | 1 Line |
количество выходных линий | 8 Line |
количество выводов | 16вывод(-ов) |
logic type | D-Type, Addressable |
максимальная рабочая температура | + 125 C |
максимальное напряжение питания | 18В |
минимальная рабочая температура | 55 C |
минимальное напряжение питания | 3В |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting type | Surface Mount |
напряжение питания - макс. | 80 nA, 18 V |
напряжение питания - мин. | 3 V |
operating temperature | -55В°C ~ 125В°C |
output type | Standard |
package | Tube |
package / case | 16-SOIC (0.154"", 3.90mm Width) |
партномер | 8004605474 |
подкатегория | Logic ICs |
полярность | Non-Inverting |
рабочее напряжение питания | 3.3 V, 5 V, 9 V, 12 V, 15 V |
размер фабричной упаковки | 40 |
reach status | REACH Unaffected |
rohs status | ROHS3 Compliant |
семейство логических элементов | CD4000 |
семейство логической микросхемы | CD4000 |
series | 4000B -> |
серия | CD4099B |
стиль корпуса микросхемы логики | SOIC |
supplier device package | 16-SOIC |
тип логики | CMOS |
тип продукта | Latches |
тип сброса | Master Reset |
тип выхода микросхемы | Стандартный |
ток покоя | 100 uA |
торговая марка | Texas Instruments |
Тип | D-Type |
упаковка | Tube |
упаковка / блок | SOP-16 |
уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
вес, г | 0.1417 |
вид монтажа | SMD/SMT |
voltage - supply | 3V ~ 18V |
время задержки распространения | 400 ns at 5 V, 150 ns at 10 V, 100 ns at 15 V |
выходной ток | 6.8мА |
выходной ток низкого уровня | 32 mA |
выходной ток высокого уровня | 4.2 mA |
Ширина | 3.91 мм |
задержка распространения | 50нс |
