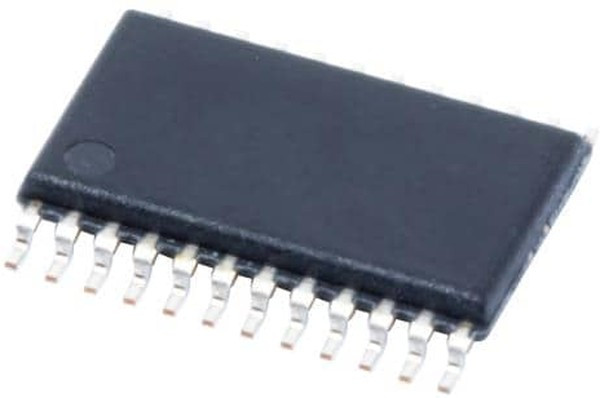

SN74AVC8T245PW, Voltage Level Translator 8-CH Bidirectional 24-Pin TSSOP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AVC8T245PW
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Standard Logic > Level Translator Семейство 74AVC, Texas Instruments
Информация о производителе | |
Производитель | Texas Instruments |
Вес и габариты | |
base product number | 74AVC8T245 -> |
число контактов | 24 |
current - output high, low | 12mA, 12mA |
диапазон данных | 320 Mb/s |
диапазон рабочих температур | 40 C to + 125 C |
dimensions | 7.8 x 4.4 x 1.15мм |
длина | 7.8мм |
eccn | EAR99 |
Высота | 1.15 мм |
height | 1.15мм |
htsus | 8542.39.0001 |
категория продукта | Трансляция - уровни напряжения |
количество элементов на ис | 1 |
количество каналов на ис | 8 |
логическая функция | Шинный приемопередатчик |
logic family | AVC |
logic function | Шинный приемопередатчик |
logic type | Translation Transceiver |
максимальная рабочая температура | +85 °C |
максимальное рабочее напряжение питания | 3.6 V |
максимальное время задержки распространения при максимальной cl | 6.8 ns @ 3.3 V |
максимальный выходной ток низкого уровня | 12mA |
максимальный выходной ток высокого уровня | -12mA |
maximum high level output current | -12mA |
maximum low level output current | 12mA |
maximum operating temperature | +85 °C |
maximum propagation delay time @ maximum cl | 6.8 ns @ 3.3 V |
минимальная рабочая температура | -40 °C |
минимальное рабочее напряжение питания | 1,2 В |
minimum operating supply voltage | 1,2 В |
minimum operating temperature | -40 °C |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting type | Поверхностный монтаж |
напряжение питания - макс. | 3.6 V |
напряжение питания - мин. | 1.2 V |
number of bits per element | 8 |
number of elements | 2 |
operating temperature | -40В°C ~ 85В°C (TA) |
особенности | Partial power down (Ioff), Over-voltage tolerant i |
output type | 3-State |
package | Tube |
package / case | 24-TSSOP (0.173"", 4.40mm Width) |
package type | TSSOP |
pin count | 24 |
подкатегория | Logic ICs |
полярность | Неинвертирующий |
propagation delay test condition | 15пФ |
размеры | 7.8 x 4.4 x 1.15мм |
размер фабричной упаковки | 60 |
reach status | REACH Unaffected |
rohs status | ROHS3 Compliant |
семейство логических элементов | AVC |
series | 74AVC -> |
серия | SN74AVC8T245 |
состояние проверки задержки распространения | 15пФ |
supplier device package | 24-TSSOP |
тип корпуса | TSSOP |
тип логики | CMOS |
тип монтажа | Поверхностный монтаж |
тип продукта | Translation - Voltage Levels |
тип выхода | 3-State |
торговая марка | Texas Instruments |
упаковка | Tube |
упаковка / блок | TSSOP-24 |
уровень входного сигнала | КМОП |
уровень выходного сигнала | КМОП |
вид монтажа | SMD/SMT |
voltage - supply | 1.2V ~ 3.6V |
время задержки распространения | 2.5 ns |
выходной ток низкого уровня | 12 mA |
выходной ток высокого уровня | 12 mA |
Ширина | 4.4 мм |
width | 4.4мм |
