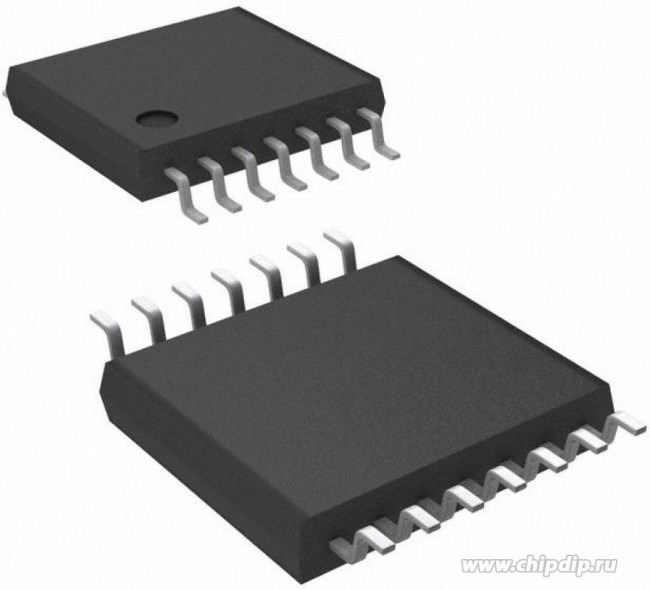

SN74LVTH125PW, Buffers & Line Drivers Quad ABT 3.3V
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LVTH125PW
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Буферы и линейные аппаратные драйверыБуферы и линейные аппаратные драйверы Quad ABT 3.3V
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:31:40 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.05 mm |
| base product number | 74LVTH125 -> |
| current - output high, low | 32mA, 64mA |
| диапазон рабочих температур | 40 C to + 85 C |
| длина | 5.1 mm |
| eccn | EAR99 |
| функция | Buffer/Line Driver |
| htsus | 8542.39.0001 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 4 |
| количество входных линий | 4 Input |
| количество выходных линий | 3 Output |
| logic type | Buffer, Non-Inverting |
| максимальная рабочая температура | + 85 C |
| минимальная рабочая температура | 40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение питания - макс. | 7 mA, 3.6 V |
| напряжение питания - мин. | 2.7 V |
| number of bits per element | 1 |
| number of elements | 4 |
| operating temperature | -40В°C ~ 85В°C (TA) |
| output type | 3-State |
| package | Tube |
| package / case | 14-TSSOP (0.173"", 4.40mm Width) |
| партномер | 8005010752 |
| подкатегория | Logic ICs |
| полярность | Non-Inverting |
| рабочее напряжение питания | 3.3 V |
| рабочий ток источника питания | 7 uA |
| размер фабричной упаковки | 90 |
| reach status | REACH Unaffected |
| rohs | Подробности |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | LVT |
| series | 74LVTH -> |
| серия | SN74LVTH125 |
| supplier device package | 14-TSSOP |
| технология | BiCMOS |
| тип логики | Quadruple Bus Buffer |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток питания | 0.007 mA |
| ток покоя | 4.5 mA |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | TSSOP-14 |
| вес, г | 0.0572 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2.7V ~ 3.6V |
| время задержки распространения | 2.1 ns at 3.3 V |
| выходной ток низкого уровня | 64 mA |
| выходной ток высокого уровня | 32 mA |
| Ширина | 4.5 мм |
