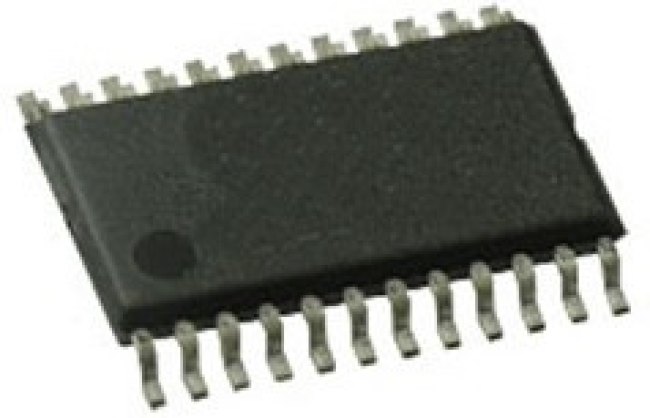

SN74LVC4245APW
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
ЭлектроэлементIC, TRANSCEIVER, OCTAL, SMD; Type de buffer:Г‰metteur-rГ©cepteur, non inverseur; Famille Logique/ NumГ©ro de base:74LVC424; Type de boГ®tier CI logique:TSSOP; Nombre de broches:24Broche(s); Tension, alimentation min.:2.7V; T
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:50:22 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 09.08.2024 |
| automotive | No |
| channel type | Bidirectional |
| диапазон рабочих температур | -40…+85 °С |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 420 |
| function: | Bus Transceiver with Voltage Translation |
| high level output current: | -24 mA |
| input level | LVTTL |
| input level: | LVTTL |
| категория | Электронные компоненты/Микросхемы |
| конфигурация | 8-канальный неинвертируемый |
| Корпус | TSSOP-24(SMD) |
| lead shape | Gull-wing |
| logic family | LVC |
| logic family: | 74LV |
| logic function | Bus Transceiver |
| low level output current: | 24 mA |
| manufacturer: | Texas Instruments |
| maximum high level output current | -24mA |
| maximum high level output current (ma) | -24 |
| maximum low level output current | 24mA |
| maximum low level output current (ma) | 24 |
| maximum operating supply voltage | 3.6 V, 5.5 V |
| maximum operating supply voltage (v) | 3.6/5.5 |
| maximum operating temperature | +85 °C |
| maximum operating temperature: | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum propagation delay time @ maximum cl | 6.7 ns@ 5 V |
| maximum propagation delay time @ maximum cl (ns) | 6.7@2.7V to 3.6V@4.5V to 5.5V |
| maximum quiescent current (ma) | 0.08 |
| minimum operating supply voltage | 2.7 V, 4.5 V |
| minimum operating supply voltage (v) | 2.7/4.5 |
| minimum operating temperature | -40 °C |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания | (min)-2.7…4.5;(max)-3.6…5.5(Uпит.=3, 3; 5)В |
| number of channels | 8 |
| number of channels: | 8 |
| number of channels per chip | 8 |
| number of circuits: | 8 |
| number of elements per chip | 1 |
| operating supply voltage: | 4.5 V to 5.5 V |
| operating temperature range: | -40 C to+85 C |
| особенности | согласование уровня питания 3.3 В с уровнем 5 В |
| output level | LVTTL |
| output level: | LVTTL |
| output type | 3-State |
| output type: | 3-State |
| package / case: | TSSOP-24 |
| package type | TSSOP |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8002950593 |
| part status | active |
| pcb changed | 24 |
| pin count | 24 |
| polarity | Non-Inverting |
| polarity: | Non-Inverting |
| потребляемый ток | 80 мкА |
| ppap | No |
| process technology | CMOS |
| product: | CMOS |
| product category: | Bus Transceivers |
| product type: | Bus Transceivers |
| propagation delay test condition | 50pF |
| propagation delay time: | 6.7 ns |
| series: | SN74LVC4245A |
| способ монтажа | поверхностный(SMT) |
| standard package name | SOP |
| subcategory: | Logic ICs |
| supplier package | TSSOP |
| supply current - max: | 80 uA |
| supply voltage - max: | 3.6 V, 5.5 V |
| supply voltage - min: | 2.7 V, 4.5 V |
| technology: | CMOS |
| технология | CMOS, TTL, тип логики-True |
| Тип | Приемопередатчик серии SN74LVC4245A |
| typical operating supply voltage (v) | 03.03.2005 |
| упаковка | Reel |
| вес, г | 01.04.2024 |
| время | задержки распространения-6.7 нс |
| выходной ток | высокого/низкого уровня-24 мА |
| width | 4.4mm |
