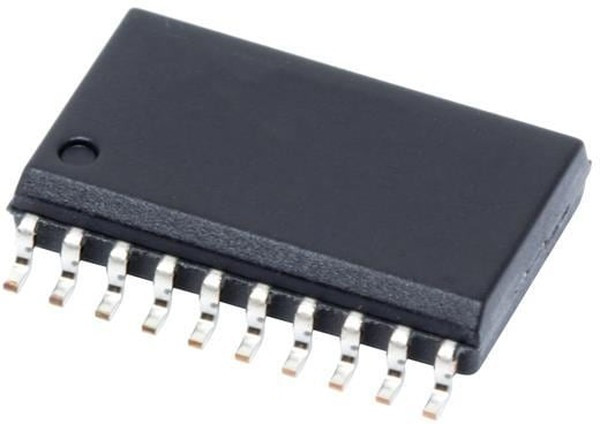

SN74LVC2244ADW
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Logic - Buffers, Drivers, Receivers, TransceiversБуфер, неинвертирующий, 2 элемента, 4 бита на элемент, выход с 3 состояниями 20-SOIC
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:07:37 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74LVC2244 -> |
| bus hold | NO |
| current - output high, low | 12mA, 12mA |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 25 |
| function: | Buffer/Line Driver |
| high level output current | -12(mA) |
| high level output current: | -12 mA |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| input signal type: | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| logical function | Buffer/Line Driver |
| logic family | LVC |
| logic family: | LVC |
| logic type | Buffer, Non-Inverting |
| logic type: | CMOS |
| low level output current | 12(mA) |
| low level output current: | 12 mA |
| manufacturer: | Texas Instruments |
| maximum operating temperature: | +85 C |
| maximum propagation delay time @ maximum cl | 6.4@2.7V/5.5@3.3V |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of bits per element | 4 |
| number of channels | 8 |
| number of channels: | 8 |
| number of elements | 2 |
| number of elements | 2 |
| number of inputs | 8 |
| number of input enables per chip | 0 |
| number of input lines: | 8 Input |
| number of outputs | 8 |
| number of output enables per chip | 2 LOW |
| number of output lines: | 3 Output |
| operating supply current: | 10 uA |
| operating supply voltage: | 1.65 V to 3.6 V |
| operating supply voltage (max) | 3.6(V) |
| operating supply voltage (min) | 1.65(V) |
| operating supply voltage (typ) | 1.8/2.5/3.3(V) |
| operating temperature | -40В°C ~ 85В°C (TA) |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| output type | 3-State |
| output type: | 3-State |
| package | Tube |
| package / case | 20-SOIC (0.295"", 7.50mm Width) |
| package / case: | SOIC-20 |
| package type | SOIC |
| packaging | Tape and Reel |
| packaging: | Tube |
| партномер | 8005965459 |
| pin count | 20 |
| polarity | Non-Inverting |
| polarity: | Non-Inverting |
| product category: | Buffers & Line Drivers |
| product type: | Buffers & Line Drivers |
| propagation delay time | 8.1(ns) |
| propagation delay time: | 6.4 ns at 2.7 V, 5.5 ns at 3.3 V |
| quiescent current | 10(uA) |
| quiescent current: | 10 uA |
| rad hardened | No |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | 74LVC -> |
| series: | SN74LVC2244A |
| subcategory: | Logic ICs |
| supplier device package | 20-SOIC |
| supply current - max: | 10 uA |
| supply voltage - max: | 3.6 V |
| supply voltage - min: | 1.65 V |
| technology | CMOS |
| technology: | CMOS |
| tolerant i/os | 5 |
| voltage - supply | 1.65V ~ 3.6V |
