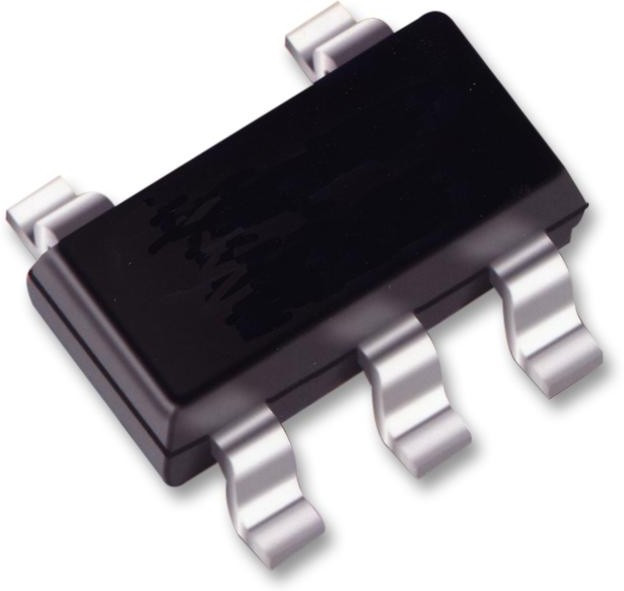

SN74LVC1G17DBVT, Buffers & Line Drivers SNGL Schmitt Trigger Buffer
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LVC1G17DBVT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Logic ICs\Buffers & Line DriversБуфер, неинвертирующий 1 элемент 1 бит на элемент Двухтактный выход SOT-23-5
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:30:42 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74LVC1G17 -> |
| базовый номер микросхемы логики | 741G17 |
| базовый номер / семейство логики | 74LVC1G17 |
| current - output high, low | 32mA, 32mA |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 250 |
| function: | Schmitt Trigger Buffer |
| high level output current: | -32 mA |
| htsus | 8542.39.0001 |
| input signal type: | Single-Ended |
| input type | Schmitt Trigger |
| категория | Электронные компоненты/Микросхемы |
| количество выводов | 5вывод(-ов) |
| logic family | LVC |
| logic family: | LVC |
| logic function | Schmitt Trigger Buffer |
| logic type | Buffer, Non-Inverting |
| logic type: | ИСТИНА |
| low level output current: | 32 mA |
| максимальная рабочая температура | 85°C |
| максимальное напряжение питания | 5.5В |
| manufacturer: | Texas Instruments |
| maximum high level output current | -32mA |
| maximum low level output current | 32mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +85 °C |
| maximum operating temperature: | +125 C |
| maximum propagation delay time @ maximum cl | 5 ns @ 5 V |
| минимальная рабочая температура | -40°C |
| минимальное напряжение питания | 1.65В |
| minimum operating supply voltage | 1.65 V |
| minimum operating temperature | -40 °C |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of bits per element | 1 |
| number of channels | 1 |
| number of channels: | 1 Channel |
| number of elements | 1 |
| number of input lines: | 1 Input |
| number of output lines: | 1 Output |
| operating supply current: | 10 uA |
| operating supply voltage: | 1.8 V |
| operating temperature | -40В°C ~ 125В°C (TA) |
| output type | Push-Pull |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | SC-74A, SOT-753 |
| package / case: | SOT-23-5 |
| package type | SOT-23 |
| партномер | 8005010221 |
| pin count | 5 |
| polarity | Non-Inverting |
| polarity: | Non-Inverting |
| product category: | Buffers & Line Drivers |
| product type: | Buffers & Line Drivers |
| propagation delay test condition | 50pF |
| propagation delay time: | 5.5 ns at 3.3 V, 5 ns at 5 V |
| quiescent current: | 500 nA |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| schmitt trigger input | Yes |
| семейство логической микросхемы | 74LVC |
| series | 74LVC -> |
| series: | SN74LVC1G17 |
| стиль корпуса микросхемы логики | SOT-23 |
| subcategory: | Logic ICs |
| supplier device package | SOT-23-5 |
| supply current - max: | 1.5 uA |
| supply voltage - max: | 5.5 V |
| supply voltage - min: | 1.65 V |
| technology: | CMOS |
| тип логического устройства | Буфер, Неинвертирующий |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| вес, г | 0.4 |
| voltage - supply | 1.65V ~ 5.5V |
| width | 1.6mm |
