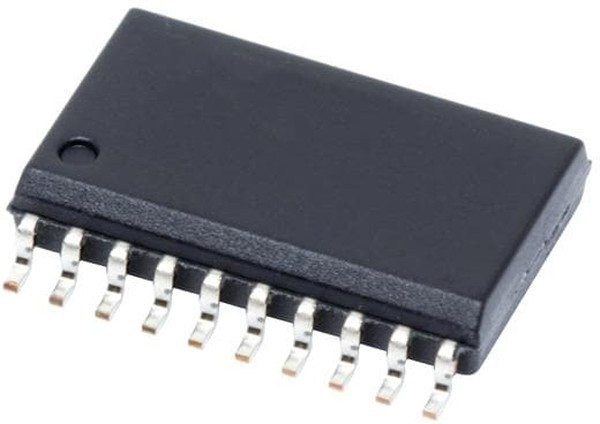

SN74LV244ADWR
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Logic - Buffers, Drivers, Receivers, TransceiversБуфер, неинвертирующий, 2 элемента, 4 бита на элемент, выход с 3 состояниями 20-SOIC
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:52:46 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 2.35 mm |
| absolute propagation delay time (ns) | 21 |
| automotive | No |
| base product number | 74LV244 -> |
| bus hold | NO |
| current - output high, low | 16mA, 16mA |
| диапазон рабочих температур | 40 C to + 125 C |
| длина | 12.8 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| функция | Buffer/Line Driver |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| lead shape | Gull-wing |
| logic family | LV |
| logic function | Buffer/Line Driver |
| logic type | Buffer, Non-Inverting |
| максимальная рабочая температура | + 125 C |
| maximum high level output current (ma) | -16 |
| maximum low level output current (ma) | 16 |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl (ns) | 15.3@2.5V|11.9@3.3V|7.5@5V |
| maximum quiescent current (ua) | 20 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 20 uA, 5.5 V |
| напряжение питания - мин. | 2 V |
| number of bits per element | 4 |
| number of channels per chip | 8 |
| number of elements | 2 |
| number of elements per chip | 2 |
| number of inputs per chip | 8 |
| number of input enables per chip | 0 |
| number of outputs per chip | 8 |
| number of output enables per chip | 2 LOW |
| operating temperature | -40В°C ~ 125В°C (TA) |
| output type | 3-State |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 20-SOIC (0.295"", 7.50mm Width) |
| packaging | Tape and Reel |
| партномер | 8006094747 |
| part status | active |
| pcb changed | 20 |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| ppap | No |
| process technology | CMOS |
| propagation delay test condition (pf) | 50 |
| рабочее напряжение питания | 2 V to 5.5 V |
| рабочий ток источника питания | 20 uA |
| размер фабричной упаковки | 2000 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | LV |
| series | 74LV -> |
| серия | SN74LV244A |
| standard package name | SO |
| supplier device package | 20-SOIC |
| supplier package | SOIC |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 20 uA |
| tolerant i/os (v) | 5 Inputs |
| торговая марка | Texas Instruments |
| typical operating supply voltage (v) | 2.5|3.3|5 |
| упаковка / блок | SOIC-20 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2V ~ 5.5V |
| время задержки распространения | 15.3 ns at 2.5 V, 11.9 ns at 3.3 V, 7.5 ns at 5 V |
| выходной ток низкого уровня | 16 mA |
| выходной ток высокого уровня | 16 mA |
| Ширина | 7.52 мм |
Отзывов нет
