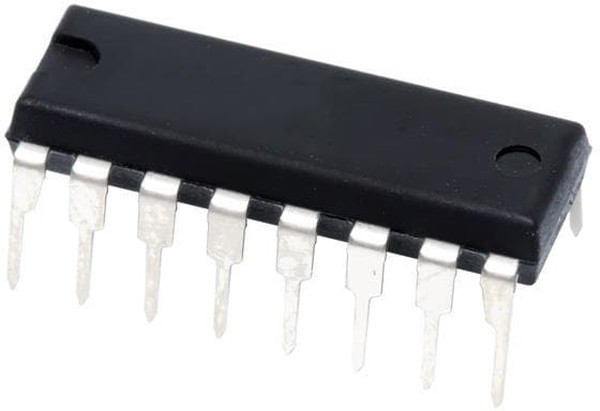

SN74HC365N, Buffers & Line Drivers Tri-State Hex
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HC365N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Logic ICs\Buffers & Line Drivers Описание IC: digital; buffer,non-inverting,line driver; Ch: 6; THT; DIP16 Характеристики Категория
Микросхема
Тип
логическая
Вид
3 состояния, драйвер линии
Монтаж
THT
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:51:18 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74HC365 -> |
| bus hold | NO |
| current - output high, low | 7.8mA, 7.8mA |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 25 |
| function: | Buffer/Line Driver |
| high level output current | -7.8(mA) |
| high level output current: | -7.8 mA |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| input signal type: | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| logical function | Buffer/Line Driver |
| logic family | HC |
| logic family: | HC |
| logic type | Buffer, Non-Inverting |
| logic type: | CMOS |
| low level output current | 7.8(mA) |
| low level output current: | 7.8 mA |
| manufacturer: | Texas Instruments |
| maximum operating temperature: | +85 C |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of bits per element | 6 |
| number of channels | 6 |
| number of channels: | 5 |
| number of elements | 1 |
| number of elements | 1 |
| number of inputs | 6 |
| number of input enables per chip | 0 |
| number of input lines: | 6 Input |
| number of outputs | 6 |
| number of output enables per chip | 2 LOW |
| number of output lines: | 6 Output |
| operating supply current: | 80 uA |
| operating supply voltage: | 5 V |
| operating supply voltage (max) | 6(V) |
| operating supply voltage (min) | 2(V) |
| operating supply voltage (typ) | 5(V) |
| operating temperature | -40В°C ~ 85В°C (TA) |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| output type | 3-State |
| output type: | 3-State |
| package | Tube |
| package / case | 16-DIP (0.300"", 7.62mm) |
| package / case: | PDIP-16 |
| package type | PDIP |
| packaging | Rail/Tube |
| packaging: | Tube |
| партномер | 8005008679 |
| pin count | 16 |
| polarity | Non-Inverting |
| polarity: | Non-Inverting |
| product category: | Buffers & Line Drivers |
| product type: | Buffers & Line Drivers |
| propagation delay time | 285(ns) |
| propagation delay time: | 120 ns at 2 V, 24 ns at 4.5 V, 20 ns at 6 V |
| quiescent current | 8(uA) |
| quiescent current: | 8 uA |
| rad hardened | No |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | 74HC -> |
| series: | SN74HC365 |
| subcategory: | Logic ICs |
| supplier device package | 16-PDIP |
| supply current - max: | 8 uA |
| supply voltage - max: | 6 V |
| supply voltage - min: | 2 V |
| technology | CMOS |
| technology: | CMOS |
| вес, г | 0.95 |
| voltage - supply | 2V ~ 6V |
