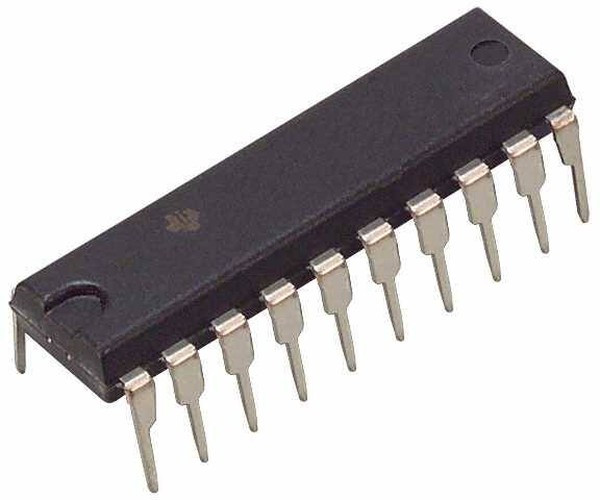

SN74F541N, Buffers & Line Drivers Octal Buffer/Driver With 3-State Outputs
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74F541N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Буферы и линейные аппаратные драйверыБуферы и линейные аппаратные драйверы Octal Buffer/Driver With 3-State Outputs
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:29:08 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| base product number | 74F541 -> |
| current - output high, low | 15mA, 64mA |
| диапазон рабочих температур | 0 C to + 70 C |
| длина | 24.33 mm |
| eccn | EAR99 |
| функция | Buffer/Line Driver |
| htsus | 8542.39.0001 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 3 Output |
| logic type | Buffer, Non-Inverting |
| максимальная рабочая температура | + 70 C |
| минимальная рабочая температура | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of bits per element | 8 |
| number of elements | 1 |
| operating temperature | 0В°C ~ 70В°C (TA) |
| output type | 3-State |
| package | Tube |
| package / case | 20-DIP (0.300"", 7.62mm) |
| партномер | 8005008312 |
| подкатегория | Logic ICs |
| полярность | Non-Inverting |
| рабочее напряжение питания | 4.5 V to 5.5 V |
| рабочий ток источника питания | 75 uA |
| размер фабричной упаковки | 20 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | F |
| series | 74F -> |
| серия | SN74F541 |
| supplier device package | 20-PDIP |
| технология | Bipolar |
| тип логики | Bipolar |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | PDIP-20 |
| вес, г | 18.14 |
| вид монтажа | Through Hole |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения | 5.5 ns at 5 V |
| выходной ток низкого уровня | 64 mA |
| выходной ток высокого уровня | 15 mA |
| Ширина | 6.35 мм |
