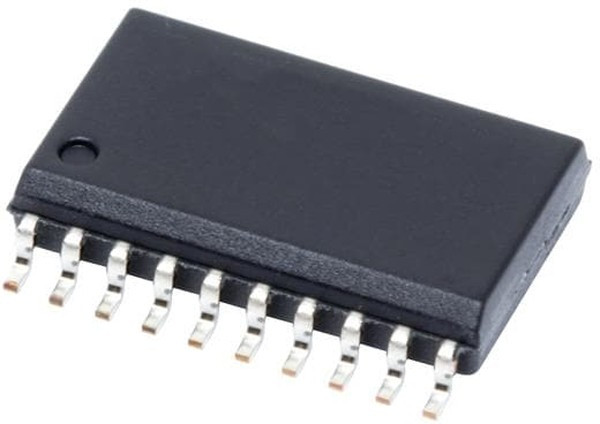

Буферы и линейные аппаратные драйверы Octal Buffer/Driver With 3-State Outputs
Информация о производителе | |
Производитель | Texas Instruments |
Основные | |
Дата загрузки | 29.05.2024 |
Время загрузки | 22:04:59 |
Бренд | Texas Instruments |
Вес и габариты | |
Высота | 2.35 mm |
базовый номер микросхемы логики | 74244 |
базовый номер / семейство логики | 74ALVC244 |
bus hold | NO |
диапазон рабочих температур | 40 C to + 85 C |
длина | 12.8 mm |
функция | Buffer/Line Driver |
high level output current | -24(mA) |
input signal type | Single-Ended |
категория | Электронные компоненты/Микросхемы |
категория продукта | Буферы и линейные аппаратные драйверы |
количество каналов | 8 |
количество входных линий | 8 Input |
количество выходных линий | 3 Output |
количество выводов | 20вывод(-ов) |
logical function | Buffer/Line Driver |
logic family | ALVC |
low level output current | 24(mA) |
максимальная рабочая температура | + 85 C |
максимальное напряжение питания | 3.6В |
maximum propagation delay time @ maximum cl | 3.1@2.7V/2.8@3.3V |
минимальная рабочая температура | 40 C |
минимальное напряжение питания | 1.65В |
mounting | surface mount |
напряжение питания - макс. | 10 uA, 3.6 V |
напряжение питания - мин. | 1.65 V |
number of channels | 8 |
number of elements | 2 |
number of inputs | 8 |
number of input enables per chip | 0 |
number of outputs | 8 |
number of output enables per chip | 2 LOW |
operating supply voltage (max) | 3.6(V) |
operating supply voltage (min) | 1.65(V) |
operating supply voltage (typ) | 1.8/2.5/3.3(V) |
operating temperature classification | Industrial |
operating temp range | -40C to 85C |
output type | 3-State |
package type | SOIC |
packaging | Rail/Tube |
партномер | 8015564731 |
pin count | 20 |
подкатегория | Logic ICs |
polarity | Non-Inverting |
полярность | Non-Inverting |
propagation delay time | 6.9(ns) |
quiescent current | 10(uA) |
рабочее напряжение питания | 1.65 V to 3.6 V |
рабочий ток источника питания | 24 uA |
rad hardened | No |
размер фабричной упаковки | 25 |
семейство логических элементов | ALVC |
семейство логической микросхемы | 74ALVC |
серия | SN74ALVC244 |
стиль корпуса микросхемы логики | SOIC |
technology | CMOS |
технология | CMOS |
тип логического устройства | Буфер, Неинвертирующий |
тип логики | CMOS |
тип продукта | Buffers Line Drivers |
тип входного сигнала | Single-Ended |
тип выхода | 3-State |
ток покоя | 10 uA |
торговая марка | Texas Instruments |
упаковка | Tube |
упаковка / блок | SOIC-20 |
уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
вид монтажа | SMD/SMT |
время задержки распространения | 3.1 ns, 2.8 ns |
выходной ток низкого уровня | 24 mA |
выходной ток высокого уровня | 24 mA |
Ширина | 7.52 мм |
