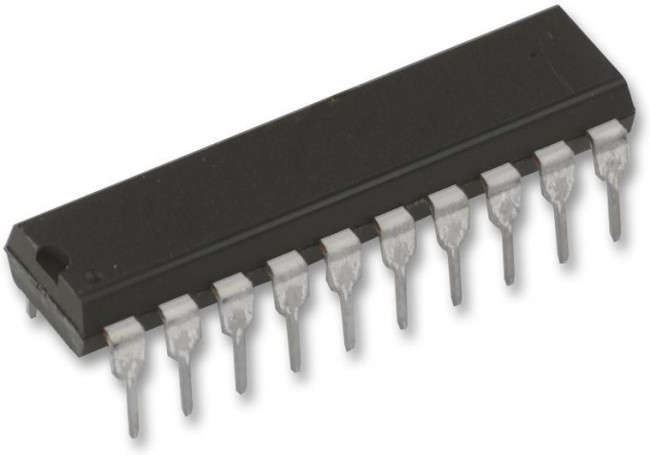

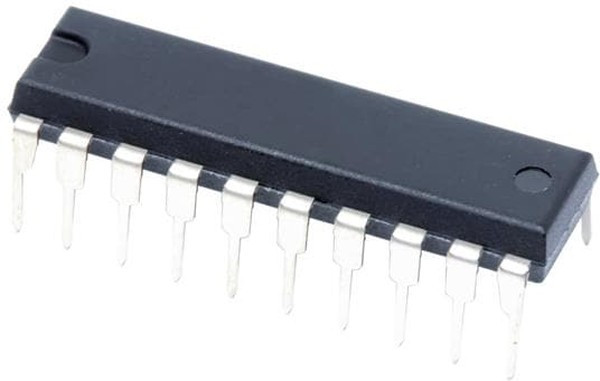

SN74ALS541N, Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin PDIP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74ALS541N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Standard Logic > Buffers/DriversБуферы и линейные аппаратные драйверы Tri-St. Octal
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:50:29 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| базовый номер микросхемы логики | 74541 |
| базовый номер / семейство логики | 74ALS541 |
| диапазон рабочих температур | 0 C to + 70 C |
| длина | 24.33 mm |
| factory pack quantity | 20 |
| function | Buffer/Line Driver |
| функция | Buffer/Line Driver |
| height | 4.57 mm |
| high level output current | -15 mA |
| ic type | Buffer & Line Driver IC |
| input signal type | Single-Ended |
| input type | Single Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| количество выводов | 20вывод(-ов) |
| length | 24.33 mm |
| logic family | ALS |
| logic function | Buffer, Line Driver |
| logic type | Bipolar |
| low level output current | 24 mA |
| максимальная рабочая температура | + 70 C |
| максимальное напряжение питания | 5.5В |
| manufacturer | Texas Instruments |
| maximum high level output current | -15mA |
| maximum low level output current | 24mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +70 C |
| maximum propagation delay time @ maximum cl | 14 ns @ 5.5 V |
| минимальная рабочая температура | 0 C |
| минимальное напряжение питания | 4.5В |
| minimum operating supply voltage | 4.5 V |
| minimum operating temperature | 0 C |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of channels | 8 |
| number of channels per chip | 8 |
| number of input lines | 8 Input |
| number of output lines | 8 Output |
| operating supply current | 25 uA |
| operating supply voltage | 5 V |
| operating temperature range | 0 C to+70 C |
| output type | 3-State |
| package / case | PDIP-20 |
| package type | PDIP |
| packaging | Tube |
| партномер | 8003738046 |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| product category | Buffers Line Drivers |
| propagation delay test condition | 50pF |
| propagation delay time | 14 ns at 4.5 V to 5.5 V |
| рабочее напряжение питания | 5 V |
| рабочий ток источника питания | 25 uA |
| размер фабричной упаковки | 20 |
| rohs | Details |
| семейство логических элементов | ALS |
| семейство логической микросхемы | 74ALS |
| series | SN74ALS541 |
| серия | SN74ALS541 |
| стиль корпуса микросхемы логики | DIP |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| technology | Bipolar |
| технология | Bipolar |
| тип логического устройства | Буфер, Неинвертирующий |
| тип логики | Bipolar |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| торговая марка | Texas Instruments |
| unit weight | 0.042297 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-20 |
| вид монтажа | Through Hole |
| время задержки распространения | 14 ns |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 15 mA |
| Ширина | 6.35 мм |
| width | 6.35 mm |
