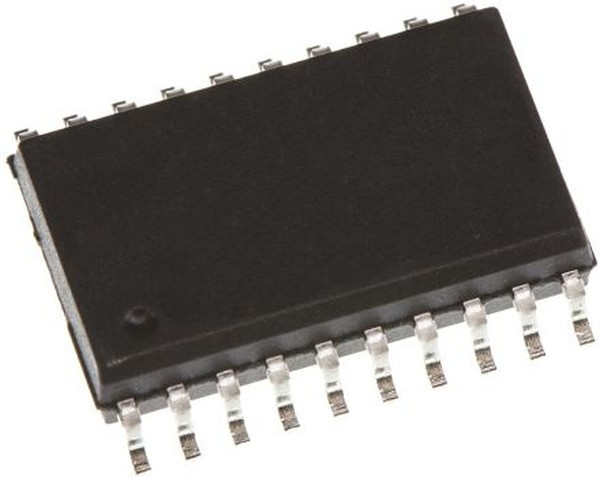

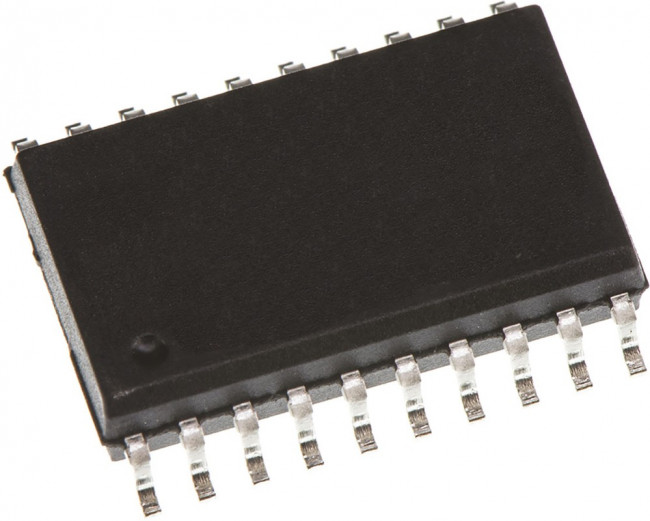

SN74ALS541DW, Buffers & Line Drivers Tri-St. Octal
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74ALS541DW
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Буферы и линейные аппаратные драйверыБуферы и линейные аппаратные драйверы Tri-St. Octal
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:48:13 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 2.35 mm |
| base product number | 74ALS541 -> |
| current - output high, low | 15mA, 24mA |
| диапазон рабочих температур | 0 C to + 70 C |
| длина | 12.8 mm |
| eccn | EAR99 |
| factory pack quantity | 2000 |
| function | Buffer/Line Driver |
| функция | Buffer/Line Driver |
| height | 2.35 mm |
| high level output current | -15 mA |
| htsus | 8542.39.0001 |
| ic type | Buffer & Line Driver IC |
| input signal type | Single-Ended |
| input type | Single Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| length | 12.8 mm |
| logic family | ALS |
| logic function | Buffer, Line Driver |
| logic type | Buffer, Non-Inverting |
| low level output current | 24 mA |
| максимальная рабочая температура | + 70 C |
| manufacturer | Texas Instruments |
| maximum high level output current | -15mA |
| maximum low level output current | 24mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +70 C |
| maximum propagation delay time @ maximum cl | 14 ns @ 5.5 V |
| минимальная рабочая температура | 0 C |
| minimum operating supply voltage | 4.5 V |
| minimum operating temperature | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of bits per element | 8 |
| number of channels | 8 |
| number of channels per chip | 8 |
| number of elements | 1 |
| number of input lines | 8 Input |
| number of output lines | 8 Output |
| operating supply current | 25 uA |
| operating supply voltage | 5 V |
| operating temperature | 0В°C ~ 70В°C (TA) |
| operating temperature range | 0 C to+70 C |
| output type | 3-State |
| package | Tube |
| package / case | 20-SOIC (0.295"", 7.50mm Width) |
| package type | SOIC |
| packaging | Reel |
| партномер | 8005007264 |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| product category | Buffers Line Drivers |
| propagation delay test condition | 50pF |
| propagation delay time | 14 ns at 4.5 V to 5.5 V |
| рабочее напряжение питания | 5 V |
| рабочий ток источника питания | 25 uA |
| размер фабричной упаковки | 25 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | ALS |
| series | 74ALS -> |
| серия | SN74ALS541 |
| supplier device package | 20-SOIC |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| technology | Bipolar |
| технология | Bipolar |
| тип логики | Bipolar |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| торговая марка | Texas Instruments |
| unit weight | 0.017662 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| вес, г | 2 |
| вид монтажа | SMD/SMT |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения | 14 ns |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 15 mA |
| Ширина | 7.52 мм |
| width | 7.52 mm |
