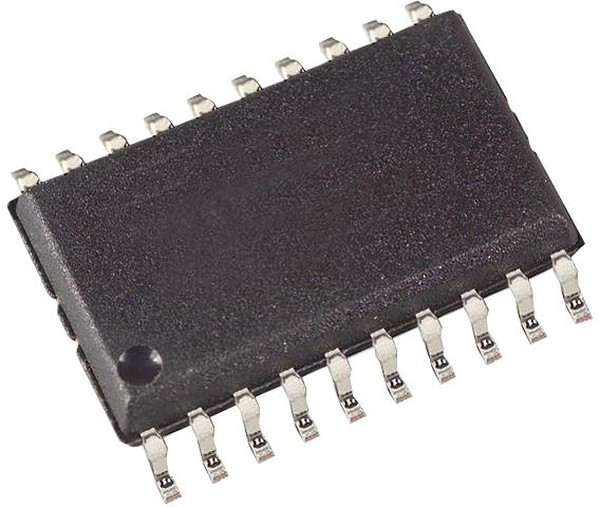

SN74AHC244DW, Buffers & Line Drivers Tri-State Octal
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AHC244DW
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Буферы и линейные аппаратные драйверы Описание IC: digital; buffer,non-inverting,line driver; Ch: 8; SMD; SO20 Характеристики Категория
Микросхема
Тип
логическая
Вид
3 состояния, контроллер
Монтаж
SMD
Кол-во каналов
8
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:04:16 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 2.35 mm |
| base product number | 74AHC244 -> |
| базовый номер микросхемы логики | 74244 |
| базовый номер / семейство логики | 74AHC244 |
| bus hold | NO |
| current - output high, low | 8mA, 8mA |
| диапазон рабочих температур | 40 C to + 85 C |
| длина | 12.8 mm |
| eccn | EAR99 |
| функция | Buffer/Line Driver |
| high level output current | -8(mA) |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| количество выводов | 20вывод(-ов) |
| logical function | Buffer/Line Driver |
| logic family | AHC |
| logic type | Buffer, Non-Inverting |
| low level output current | 8(mA) |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение питания | 5.5В |
| maximum propagation delay time @ maximum cl | 11.9@3.3V/7.5@5V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение питания | 2В |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 4 uA, 5.5 V |
| напряжение питания - мин. | 2 V |
| number of bits per element | 4 |
| number of channels | 8 |
| number of elements | 2 |
| number of elements | 2 |
| number of inputs | 8 |
| number of input enables per chip | 0 |
| number of outputs | 8 |
| number of output enables per chip | 2 LOW |
| operating supply voltage (max) | 5.5(V) |
| operating supply voltage (min) | 2(V) |
| operating supply voltage (typ) | 2.5/3.3/5(V) |
| operating temperature | -40В°C ~ 125В°C (TA) |
| operating temperature classification | Automotive |
| operating temp range | -40C to 125C |
| output type | 3-State |
| package | Tube |
| package / case | 20-SOIC (0.295"", 7.50mm Width) |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8005006758 |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| propagation delay time | 16(ns) |
| quiescent current | 4(uA) |
| рабочее напряжение питания | 2.5 V |
| рабочий ток источника питания | 40 uA |
| rad hardened | No |
| размер фабричной упаковки | 25 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | AHC |
| семейство логической микросхемы | 74AHC |
| series | 74AHC -> |
| серия | SN74AHC244 |
| стиль корпуса микросхемы логики | SOIC |
| supplier device package | 20-SOIC |
| technology | CMOS |
| технология | CMOS |
| тип логического устройства | Буфер, Неинвертирующий |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 4 uA |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| вес, г | 0.5007 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2V ~ 5.5V |
| время задержки распространения | 11.9 ns, 7.5 ns |
| выходной ток низкого уровня | 8 mA |
| выходной ток высокого уровня | 8 mA |
| Ширина | 7.52 мм |
