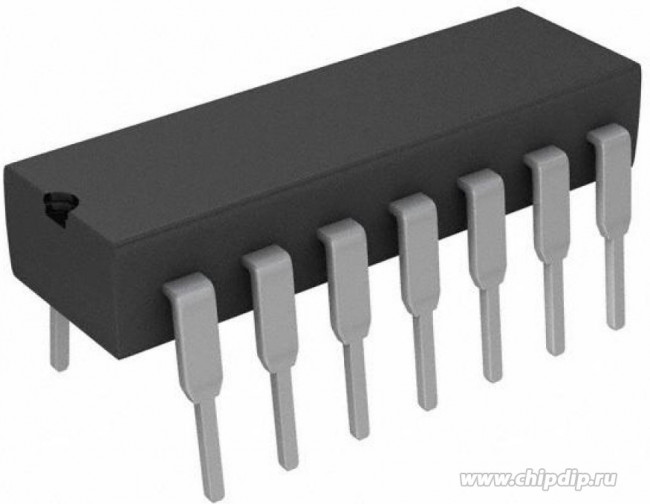

SN7407N, Buffers & Line Drivers Hex w/ HV Output
Оставить отзыв
В избранноеВ сравнение
Артикул: SN7407N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Микросхема, цифровая, буфер, неинвертирующая, драй Характеристики Категория
Микросхема
Тип
логическая
Вид
контроллер
Монтаж
THT
Кол-во каналов
6
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:32:13 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 7407 -> |
| current - output high, low | -, 40mA |
| eccn | EAR99 |
| factory pack quantity | 25 |
| function | Buffer/Driver |
| height | 3.3 mm |
| high level output current | - 0.25 mA |
| htsus | 8542.39.0001 |
| ic type | Buffer & Line Driver IC |
| input signal type | Single-Ended |
| input type | Single Ended |
| категория | Электронные компоненты/Микросхемы |
| length | 19.05 mm |
| logic family | TTL |
| logic function | Buffer, Driver |
| logic type | Buffer, Non-Inverting |
| low level output current | 40 mA |
| manufacturer | Texas Instruments |
| maximum high level output current | -0.25mA |
| maximum low level output current | 40mA |
| maximum operating supply voltage | 5.25 V |
| maximum operating temperature | + 70 C |
| maximum propagation delay time @ maximum cl | 26 ns @ 5 V |
| minimum operating supply voltage | 4.75 V |
| minimum operating temperature | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | SMD/SMT |
| mounting type | Through Hole |
| number of bits per element | 1 |
| number of channels | 5 |
| number of channels per chip | 6 |
| number of elements | 6 |
| number of input lines | 6 Input |
| number of output lines | 6 Output |
| operating supply current | 41 uA |
| operating supply voltage | 4.5 V to 5.5 V |
| operating temperature | 0В°C ~ 70В°C (TA) |
| operating temperature range | 0 C to + 70 C |
| output type | Open Collector |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| package type | PDIP |
| packaging | Tube |
| партномер | 8005468020 |
| pd - power dissipation | 145 mW |
| pin count | 14 |
| polarity | Non-Inverting |
| product category | Buffers & Line Drivers |
| product type | Buffers & Line Drivers |
| propagation delay test condition | 50pF |
| propagation delay time | 26 ns at 5 V |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | 7400 -> |
| subcategory | Logic ICs |
| supplier device package | 14-PDIP |
| supply voltage - max | 5.25 V |
| supply voltage - min | 4.75 V |
| technology | Bipolar |
| unit weight | 0.032734 oz |
| вес, г | 1 |
| voltage - supply | 4.75V ~ 5.25V |
| width | 6.35 mm |
Отзывов нет
