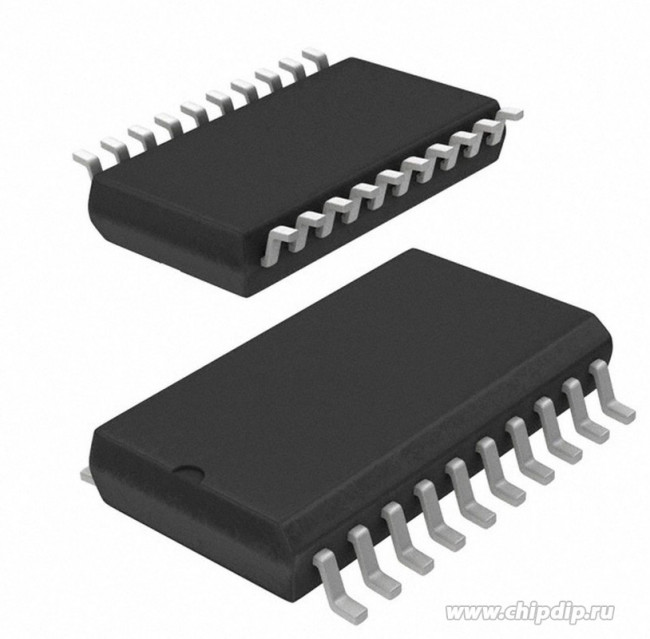

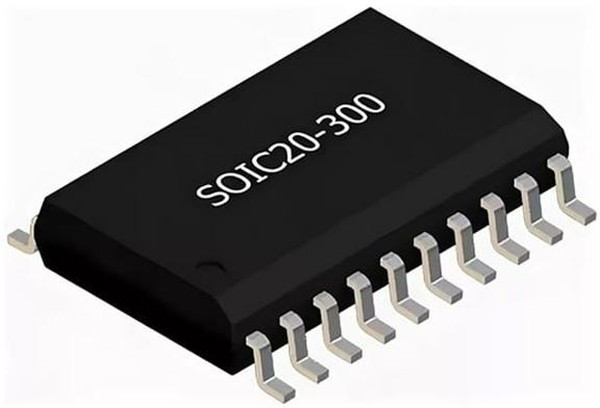

MM74HC244WM, Buffers & Line Drivers Octal 3-STATE Buffer
Оставить отзыв
В избранноеВ сравнение
Артикул: MM74HC244WM
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Буферы и линейные аппаратные драйверы Описание IC: digital; buffer,non-inverting,line driver; Ch: 8; SMD; SO20; HC Характеристики Категория
Микросхема
Тип
логическая
Вид
буфер
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:49:39 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 2.35 mm (Max) |
| bus hold | NO |
| длина | 13 mm (Max) |
| другие названия товара № | MM74HC244WM_NL |
| fabrication technology | CMOS |
| функция | Buffer/Line Driver |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| lead finish | Matte Tin |
| logic function | Buffer/Line Driver |
| максимальная рабочая температура | + 85 C |
| maximum high level output current | -7.8 mA |
| maximum low level output current | 7.8 mA |
| maximum operating supply voltage | 6 V |
| maximum propagation delay time @ maximum cl | 165@2VI33@4.5VI28@6V ns |
| maximum quiescent current | 8 uA |
| max processing temp | 260 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage | 2 V |
| mounting | surface mount |
| msl level | 1 |
| напряжение питания - макс. | 8 uA, 6 V |
| напряжение питания - мин. | 2 V |
| number of channels per chip | 8 |
| number of elements per chip | 2 |
| number of inputs per chip | 8 |
| number of outputs per chip | 8 |
| number of output enables per chip | 2 LOW |
| operating temperature | -40 to 85 °C |
| output type | 3-State |
| партномер | 8004835435 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| product dimensions | 13x7.6x2.35 mm |
| propagation delay test condition | 150 pF |
| рабочее напряжение питания | 2 V to 6 V |
| размер фабричной упаковки | 1080 |
| семейство логических элементов | HC |
| серия | MM74HC244 |
| supplier package | SOIC W |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 8 uA |
| торговая марка | ON Semiconductor / Fairchild |
| typical operating supply voltage | 2.5I3.3I5 V |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| вес, г | 0.801 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 165 ns at 2 V, 33 ns at 4.5 V, 28 ns at 6 V |
| выходной ток низкого уровня | 7.8 mA |
| выходной ток высокого уровня | 7.8 mA |
| Ширина | 7.6 м |
