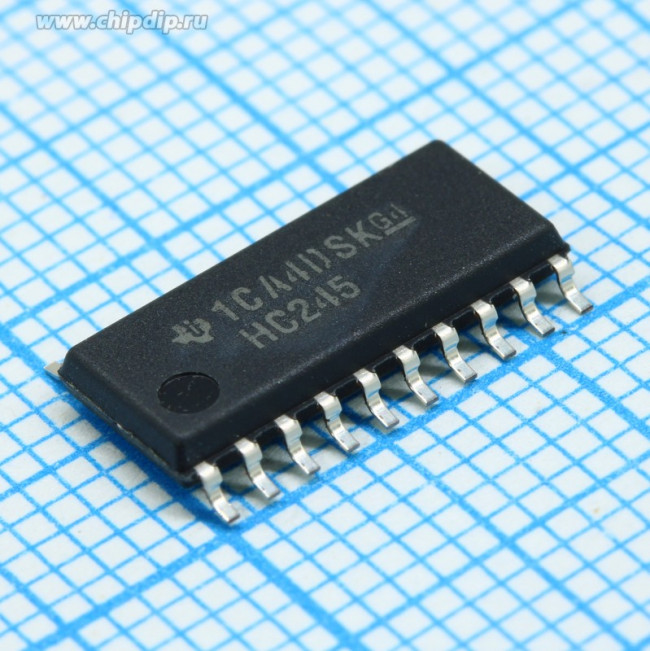

Микросхема SN74HC245NSR
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HC245NSR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Микросхемы\Логические - Буферы, Драйверы, Приемники, ТрансиверыШинные трансиверы Tri-State Octal Bus
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 22:04:59 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.95 mm |
| absolute propagation delay time (ns) | 335 |
| automotive | No |
| base product number | 74HC245 -> |
| bus hold | NO |
| current - output high, low | 7.8mA, 7.8mA |
| data flow direction | Bi-Directional |
| диапазон рабочих температур | 40 C to + 85 C |
| длина | 12.6 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| функция | Tri-State Octal Bus |
| htsus | 8542.39.0001 |
| input level | CMOS |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Шинные трансиверы |
| количество каналов | 8 |
| количество контуров | 8 |
| lead shape | Gull-wing |
| logic family | HC |
| logic function | Bus Transceiver |
| logic type | Transceiver, Non-Inverting |
| максимальная рабочая температура | + 85 C |
| maximum high level output current (ma) | -7.8 |
| maximum low level output current (ma) | 07.08.2024 |
| maximum operating supply voltage (v) | 6 |
| maximum operating temperature (°c) | 85 |
| maximum propagation delay time @ maximum cl (ns) | 27 4.5V|23 6V|135 2V |
| maximum quiescent current (ua) | 8 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 8 uA, 6 V |
| напряжение питания - мин. | 2 V |
| number of bits per element | 8 |
| number of channels per chip | 8 |
| number of direction control inputs | 1 Low/High |
| number of elements | 1 |
| number of elements per chip | 1 |
| number of input enables per element | 0 |
| number of output enables per element | 1 Low |
| number of selection inputs per element | 0 |
| operating temperature | -40В°C ~ 85В°C (TA) |
| output level | CMOS |
| output type | 3-State |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 20-SOIC (0.209"", 5.30mm Width) |
| packaging | Tape and Reel |
| партномер | 8027863230 |
| part status | active |
| pcb changed | 20 |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| ppap | No |
| process technology | CMOS |
| продукт | Standard Transceiver |
| propagation delay test condition (pf) | 150 |
| рабочее напряжение питания | 2 V to 6 V |
| размер фабричной упаковки | 2000 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | HC |
| series | 74HC -> |
| серия | SN74HC245 |
| standard package name | SOP |
| supplier device package | 20-SO |
| supplier package | SOP |
| supplier temperature grade | Commercial |
| технология | CMOS |
| тип продукта | Bus Transceivers |
| тип выхода | 3-State |
| торговая марка | Texas Instruments |
| упаковка / блок | SO-20 |
| уровень входа | CMOS |
| вес, г | 0.389 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2V ~ 6V |
| время задержки распространения | 22 ns |
| выходной ток низкого уровня | 6 mA |
| выходной ток высокого уровня | 6 mA |
| выходной уровень | CMOS |
| Ширина | 5.3 мм |
