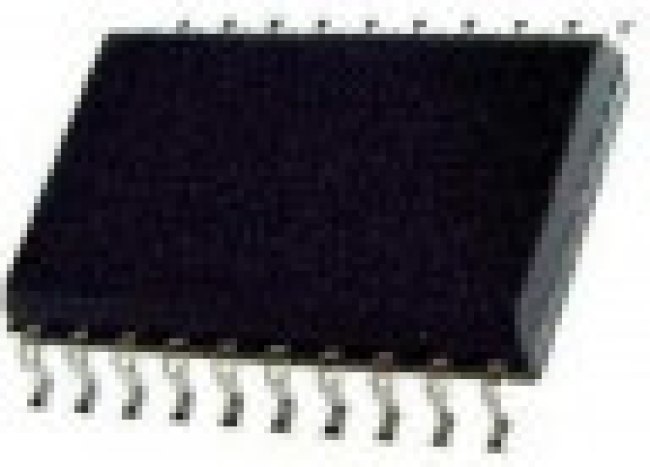

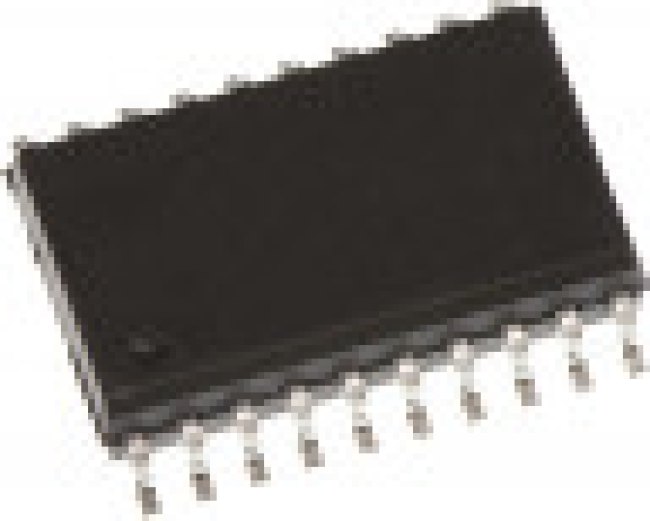

MC74VHC541DWR2G, IC: цифровая; bus buffer,octal; Ch: 8; CMOS; SMD; SO20WB; VHC; VHC
Оставить отзыв
В избранноеВ сравнение
Артикул: MC74VHC541DWR2G
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Буферы и линейные аппаратные драйверы 2-5.5V Octal Bus
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:53:28 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 2.4 mm (Max) |
| базовый номер микросхемы логики | 74541 |
| базовый номер / семейство логики | 74VHC541 |
| длина | 12.95 mm (Max) |
| функция | Buffer/Line Driver |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 3 Output |
| количество выводов | 20вывод(-ов) |
| logic family | HC |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение питания | 5.5В |
| maximum high level output current | -25mA |
| maximum low level output current | 25mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +125 °C |
| maximum propagation delay time @ maximum cl | 12 ns@ 50 pF |
| минимальная рабочая температура | 40 C |
| минимальное напряжение питания | 2В |
| minimum operating supply voltage | 2 V |
| minimum operating temperature | -55 °C |
| mounting type | Surface Mount |
| напряжение питания - макс. | 4 uA, 5.5 V |
| напряжение питания - мин. | 2 V |
| package type | SOIC |
| партномер | 8017575760 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 20 |
| подкатегория | Logic ICs |
| полярность | Non-Inverting |
| propagation delay test condition | 50pF |
| рабочее напряжение питания | 2 V to 5.5 V |
| размер фабричной упаковки | 1000 |
| семейство логических элементов | VHC |
| семейство логической микросхемы | 74VHC |
| серия | MC74VHC541 |
| стиль корпуса микросхемы логики | WSOIC |
| технология | CMOS |
| тип логического устройства | Буфер, Неинвертирующий |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 4 uA |
| торговая марка | ON Semiconductor |
| упаковка / блок | SOIC-20 WB |
| уровень чувствительности к влажности (msl) | MSL 3-168 часов |
| вес, г | 0.99 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 10.5 ns at 3.3 V, 7 ns at 5 V |
| выходной ток низкого уровня | 8 mA |
| выходной ток высокого уровня | 8 mA |
| Ширина | 7.6 м |
| width | 7.6mm |
