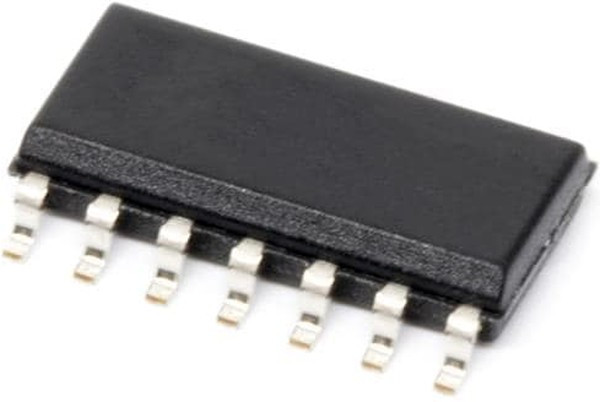

MC74VHC125DG, Buffers & Line Drivers 2-5.5V Octal Bus 3-State
Оставить отзыв
В избранноеВ сравнение
Артикул: MC74VHC125DG
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Буферы и линейные аппаратные драйверы Описание Буфер, 74VHC126, 2В до 5.5В, SOIC-14 Характеристики Категория
Микросхема
Тип
логическая
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:49:25 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1.5 mm |
| длина | 8.75 mm |
| factory pack quantity | 2500 |
| function | Buffer/Line Driver |
| функция | Buffer/Line Driver |
| height | 1.5 mm(Max) |
| high level output current | -8 mA |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 4 |
| количество входных линий | 4 Input |
| количество выходных линий | 3 Output |
| length | 8.75 mm(Max) |
| logic family | VHC |
| logic type | CMOS |
| low level output current | 8 mA |
| максимальная рабочая температура | + 125 C |
| manufacturer | ON Semiconductor |
| maximum high level output current | -8mA |
| maximum low level output current | 8mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +125 C |
| maximum propagation delay time @ maximum cl | 16 ns @ 50 pF |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage | 2 V |
| minimum operating temperature | -55 C |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 4 uA, 5.5 V |
| напряжение питания - мин. | 2 V |
| number of channels | 4 |
| number of input lines | 4 Input |
| number of output lines | 3 Output |
| operating supply voltage | 2 V to 5.5 V |
| output type | 3-State |
| package / case | SOIC-14 |
| package type | SOIC |
| packaging | Reel |
| партномер | 8005371003 |
| pd - power dissipation | 500 mW |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 14 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| product category | Buffers Line Drivers |
| propagation delay test condition | 50pF |
| propagation delay time | 11.5 ns at 3.3 V, 7.5 ns at 5 V |
| quiescent current | 4 uA |
| рабочее напряжение питания | 2 V to 5.5 V |
| размер фабричной упаковки | 55 |
| rohs | Details |
| семейство логических элементов | VHC |
| series | MC74VHC125 |
| серия | MC74VHC125 |
| supply current - max | 4 uA |
| supply voltage - max | 5.5 V |
| supply voltage - min | 2 V |
| technology | CMOS |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 4 uA |
| торговая марка | ON Semiconductor |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| вес, г | 0.338 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 11.5 ns |
| выходной ток низкого уровня | 8 mA |
| выходной ток высокого уровня | 8 mA |
| Ширина | 4 мм |
| width | 4 mm(Max) |
