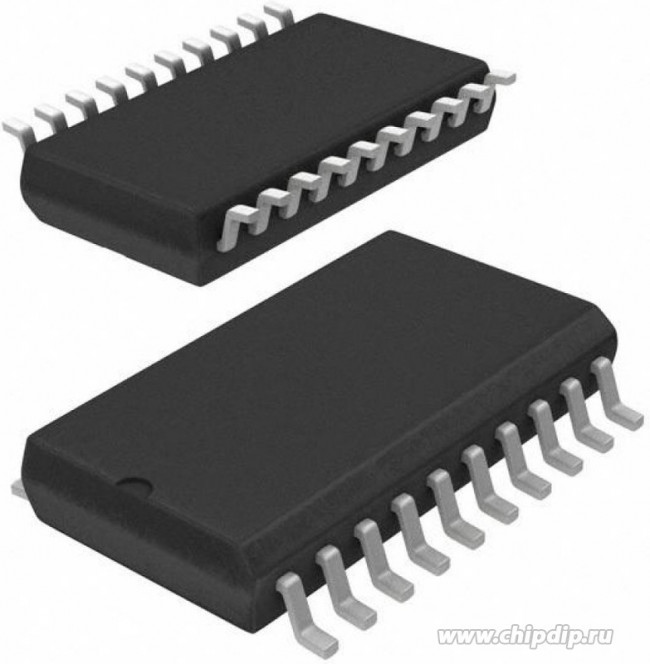

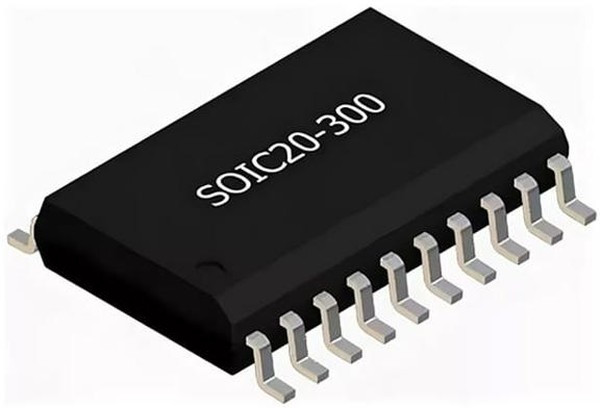

MC74LCX244DWG, Buffers & Line Drivers 2-36.V Octal 3-State Non-Inverting
Оставить отзыв
В избранноеВ сравнение
Артикул: MC74LCX244DWG
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Буферы и линейные аппаратные драйверы Описание IC: digital; buffer,non-inverting,line driver; Ch: 8; SMD; SO20 Характеристики Категория
Микросхема
Тип
логическая
Вид
буфер
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:29:28 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 2.4 mm |
| absolute propagation delay time (ns) | 10 |
| automotive | No |
| bus hold | NO |
| чувствительный к влажности | Yes |
| длина | 12.95 mm |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 38 |
| function | Buffer/Line Driver |
| функция | Buffer/Line Driver |
| height | 2.4 mm(Max) |
| high level output current | -24 mA |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 3 Output |
| lead shape | Gull-wing |
| length | 12.95 mm(Max) |
| logic family | LCX |
| logic function | Buffer/Line Driver |
| logic type | CMOS |
| low level output current | 24 mA |
| максимальная рабочая температура | + 85 C |
| manufacturer | ON Semiconductor |
| maximum high level output current (ma) | -24 |
| maximum low level output current (ma) | 24 |
| maximum operating supply voltage (v) | 03.06.2024 |
| maximum operating temperature | +85 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl (ns) | 7.5 2.7V|6.5 3V to 3.6V |
| maximum quiescent current (ua) | 10 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -55 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| напряжение питания - макс. | 10 uA, 3.6 V |
| напряжение питания - мин. | 2 V |
| number of channels | 8 |
| number of channels per chip | 8 |
| number of elements per chip | 2 |
| number of inputs per chip | 8 |
| number of input enables per chip | 0 |
| number of input lines | 8 Input |
| number of outputs per chip | 8 |
| number of output enables per chip | 2 LOW |
| number of output lines | 3 Output |
| operating supply voltage | 2 V to 3.6 V |
| output type | 3-State |
| package / case | SOIC-20 |
| packaging | Tube |
| партномер | 8005370915 |
| part status | active |
| pcb changed | 20 |
| pd - power dissipation | 500 mW |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| ppap | No |
| process technology | CMOS |
| product category | Buffers Line Drivers |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 7.5 ns at 2.7 V, 6.5 ns at 3 V to 3.6 V |
| quiescent current | 10 uA |
| рабочее напряжение питания | 2 V to 3.6 V |
| размер фабричной упаковки | 38 |
| rohs | Details |
| семейство логических элементов | LCX |
| series | MC74LCX244 |
| серия | MC74LCX244 |
| standard package name | SOP |
| supplier package | SOIC W |
| supplier temperature grade | Automotive |
| supply current - max | 10 uA |
| supply voltage - max | 3.6 V |
| supply voltage - min | 2 V |
| technology | CMOS |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 10 uA |
| tolerant i/os (v) | 5 |
| торговая марка | ON Semiconductor |
| typical operating supply voltage (v) | 2.5|3.3 |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| вес, г | 0.74 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 7.5 ns at 2.7 V, 6.5 ns at 3 V to 3.6 V |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| Ширина | 7.6 мм |
| width | 7.6 mm(Max) |
