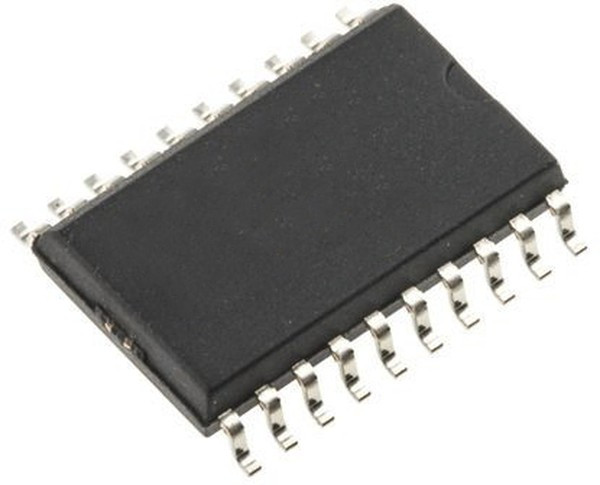

MC74HCT541ADWG, Buffers & Line Drivers 5V Octal 3-State Non-Inverting TTL
Оставить отзыв
В избранноеВ сравнение
Артикул: MC74HCT541ADWG
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Буферы и линейные аппаратные драйверыБуферы и линейные аппаратные драйверы 5V Octal 3-State Non-Inverting TTL
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:48:27 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 2.4 mm (Max) |
| automotive standard | AEC-Q100 |
| длина | 12.95 mm (Max) |
| функция | Buffer/Line Driver |
| input type | CMOS |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 3 Output |
| logic family | HCT |
| logic function | Buffer |
| максимальная рабочая температура | + 125 C |
| maximum high level output current | 6mA |
| maximum low level output current | 6mA |
| maximum operating supply voltage | 5.5 V |
| maximum propagation delay time @ maximum cl | 38 ns @ 50 pF |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage | 4.5 V |
| mounting type | Surface Mount |
| напряжение питания - макс. | 4 uA, 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of channels per chip | 9 |
| output type | 3 State |
| package type | SOIC |
| партномер | 8004651686 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| propagation delay test condition | 50pF |
| рабочее напряжение питания | 4.5 V to 5.5 V |
| размер фабричной упаковки | 38 |
| семейство логических элементов | HCT |
| серия | MC74HCT541A |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 4 uA |
| торговая марка | ON Semiconductor |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| вес, г | 0.801 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 23 ns at 5 V |
| выходной ток низкого уровня | 6 mA |
| выходной ток высокого уровня | 6 mA |
| Ширина | 7.6 м |
