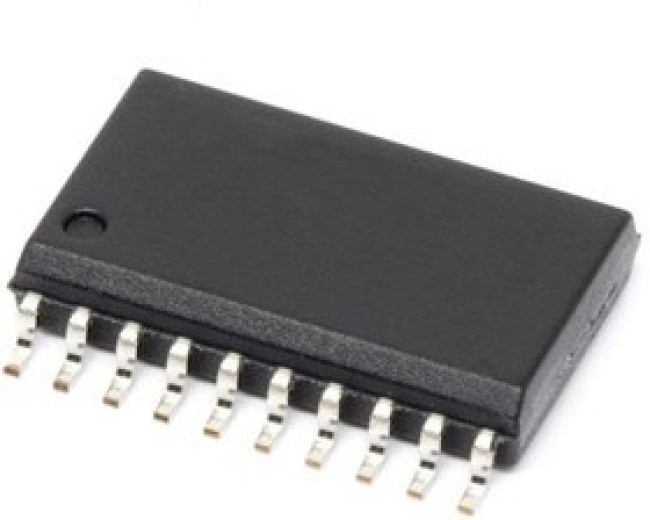

MC74HC540ADWR2G, Buffers & Line Drivers 2-6V Octal 3-State Inverting
Оставить отзыв
В избранноеВ сравнение
Артикул: MC74HC540ADWR2G
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Logic ICs\Buffers & Line DriversБуферный/линейный драйвер 8-канальный инвертирующий 3-ST CMOS 20-контактный SOIC W T/R
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:29:28 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| absolute propagation delay time (ns) | 165 |
| automotive | No |
| базовый номер микросхемы логики | 74540 |
| bus hold | NO |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 1000 |
| function: | Buffer/Line Driver |
| high level output current: | -7.8 mA |
| input signal type | Single-Ended |
| input signal type: | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| количество выводов | 20вывод(-ов) |
| lead shape | Gull-wing |
| logic family | HC |
| logic family: | HC |
| logic function | Buffer/Line Driver |
| logic type: | CMOS |
| low level output current: | 7.8 mA |
| максимальная рабочая температура | 125°C |
| максимальное напряжение питания | 6В |
| manufacturer: | onsemi |
| maximum high level output current (ma) | -7.8 |
| maximum low level output current (ma) | 07.08.2024 |
| maximum operating supply voltage (v) | 6 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 500 |
| maximum propagation delay time @ maximum cl (ns) | 80@2V|30@3V|18@4.5V|15@6V |
| maximum quiescent current (ua) | 4 |
| минимальная рабочая температура | -55°C |
| минимальное напряжение питания | 2В |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature: | -55 C |
| minimum operating temperature (°c) | -55 |
| moisture sensitive: | Yes |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| number of channels: | 8 |
| number of channels per chip | 8 |
| number of elements per chip | 1 |
| number of inputs per chip | 8 |
| number of input enables per chip | 0 |
| number of input lines: | 8 Input |
| number of outputs per chip | 8 |
| number of output enables per chip | 2 LOW |
| number of output lines: | 8 Output |
| operating supply current: | 40 uA |
| operating supply voltage: | 2 V to 6 V |
| output type | 3-State |
| output type: | 3-State |
| package/case: | SOIC-Wide-20 |
| packaging | Tape and Reel |
| партномер | 8004651676 |
| part status | active |
| pcb changed | 20 |
| pin count | 20 |
| polarity | Inverting |
| polarity: | Inverting |
| ppap | No |
| process technology | CMOS |
| product category: | Buffers & Line Drivers |
| product type: | Buffers & Line Drivers |
| propagation delay test condition (pf) | 50 |
| quiescent current: | 4 uA |
| семейство логической микросхемы | 74HC |
| series: | MC74HC540A |
| standard package name | SO |
| стиль корпуса микросхемы логики | WSOIC |
| subcategory: | Logic ICs |
| supplier package | SOIC W |
| supplier temperature grade | Automotive |
| supply current - max: | 4 uA |
| supply voltage - max: | 6 V |
| supply voltage - min: | 2 V |
| technology: | CMOS |
| typical operating supply voltage (v) | 2.5|3.3|5 |
| вес, г | 0.8 |
