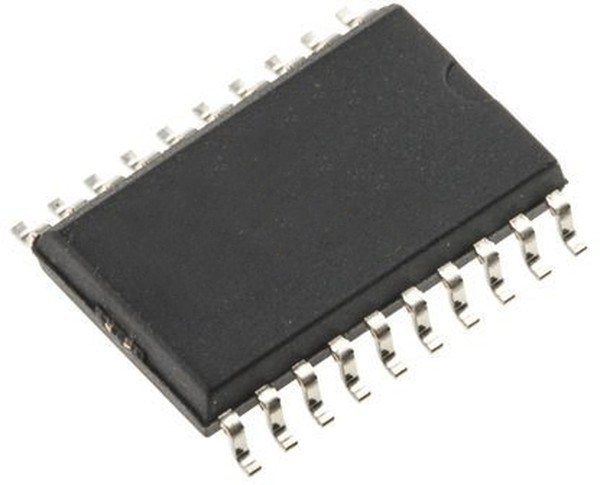

Name: MC74ACT541DWG, Buffers & Line Drivers 5V Octal 3-State
Brand: ON Semiconductor***
SKU: MC74ACT541DWG

MC74ACT541DWG, Buffers & Line Drivers 5V Octal 3-State

Электронные компоненты Микросхемы Логические - Буферы, Драйверы, Приемники, Трансиверы ON Semiconductor MC74ACT541DWG, Buffers & Line Drivers 5V ...

Подробное описание

Информация о производителе
Производитель	ON Semiconductor***
Основные
Дата загрузки	29.05.2024
Время загрузки	20:28:55
Бренд	ON Semiconductor***

Все характеристики

360 ₽

– +

Бонус: 7.2 !

Бонусная программа

Итого: 360 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Полупроводниковые приборы\Логические ИС\Буферы и линейные аппаратные драйверы Описание IC: digital; buffer,non-inverting,line driver; Ch: 8; SMD; SO20-W Характеристики Категория Микросхема Тип логическая Вид драйвер линии Монтаж SMD Кол-во каналов 8 Мин.напряжение питания, В 4.5 Макс.напряжение питания, В 5.5

Информация о производителе
Производитель	ON Semiconductor***
Основные
Дата загрузки	29.05.2024
Время загрузки	20:28:55
Бренд	ON Semiconductor***
Вес и габариты
Высота	2.4 mm (Max)
absolute propagation delay time (ns)	12
automotive	No
bus hold	NO
длина	12.95 mm (Max)
eccn (us)	ear99
eu rohs	compliant
функция	Buffer/Line Driver
ic type	Buffer & Line Driver IC
input signal type	Single-Ended
input type	TTL
категория	Электронные компоненты/Микросхемы
категория продукта	Буферы и линейные аппаратные драйверы
количество каналов	8
количество входных линий	8 Input
количество выходных линий	3 Output
lead shape	Gull-wing
logic family	ACT
logic function	Buffer/Line Driver
максимальная рабочая температура	+ 85 C
maximum high level output current	-24mA
maximum high level output current (ma)	-24
maximum low level output current	24mA
maximum low level output current (ma)	24
maximum operating supply voltage	5.5 V
maximum operating supply voltage (v)	05.05.2024
maximum operating temperature (°c)	85
maximum propagation delay time @ maximum cl	8 ns @ 50 pF
maximum propagation delay time @ maximum cl (ns)	7.5 5V
maximum quiescent current (ua)	8
минимальная рабочая температура	40 C
minimum operating supply voltage	4.5 V
minimum operating supply voltage (v)	04.05.2024
minimum operating temperature (°c)	-40
mounting	surface mount
mounting type	Surface Mount
напряжение питания - макс.	8 uA, 5.5 V
напряжение питания - мин.	4.5 V
number of channels per chip	8
number of elements per chip	1
number of inputs per chip	8
number of input enables per chip	0
number of outputs per chip	8
number of output enables per chip	2 LOW
output type	3-State
package type	SOIC
packaging	Tube
партномер	8005526152
part status	active
pcb changed	20
pd - рассеивание мощности	500 mW (1/2 W)
pin count	20
подкатегория	Logic ICs
polarity	Non-Inverting
полярность	Non-Inverting
ppap	No
process technology	CMOS
propagation delay test condition	50pF
propagation delay test condition (pf)	50
рабочее напряжение питания	4.5 V to 5.5 V
размер фабричной упаковки	38
семейство логических элементов	ACT
серия	MC74ACT541
standard package name	SOP
supplier package	SOIC W
технология	CMOS
тип логики	CMOS
тип продукта	Buffers Line Drivers
тип входного сигнала	Single-Ended
тип выхода	3-State
ток покоя	8 uA
торговая марка	ON Semiconductor
typical operating supply voltage (v)	5
упаковка	Tube
упаковка / блок	SOIC-20
вес, г	0.801
вид монтажа	SMD/SMT
время задержки распространения	7.5 ns at 5 V
выходной ток низкого уровня	24 mA
выходной ток высокого уровня	24 mA
Ширина	7.6 м
