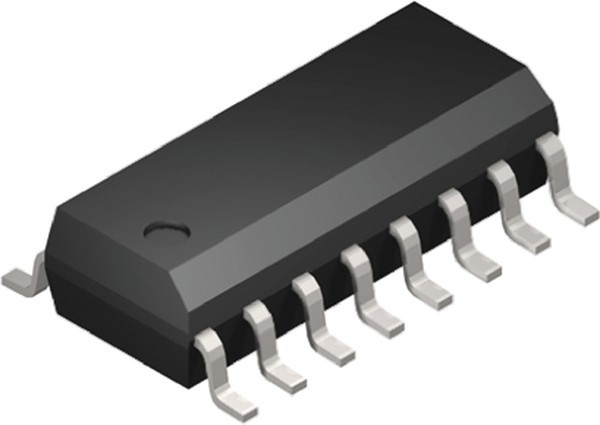

MC14050BDG, IC: digital; buffer,non-inverting; Ch: 6; CMOS; SMD; SO16; 3?18VDC
Оставить отзыв
В избранноеВ сравнение
Артикул: MC14050BDG
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: digital; buffer,non-inverting; Ch: 6; CMOS; SMD; SO16; 3?18VDC Характеристики Категория
Микросхема
Тип
логическая
Вид
буфер
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:48:48 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1.5 mm |
| automotive standard | AEC-Q100 |
| длина | 10 mm |
| factory pack quantity | 48 |
| function | Buffer/Converter |
| функция | Buffer/Converter |
| height | 1.5 mm(Max) |
| high level output current | -4.7 mA |
| input signal type | Single-Ended |
| input type | CMOS |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 5 |
| количество входных линий | 6 Input |
| количество выходных линий | 6 Output |
| length | 10 mm(Max) |
| logic family | 4000 |
| logic function | Buffer |
| logic type | CMOS |
| low level output current | 30 mA |
| максимальная рабочая температура | + 125 C |
| manufacturer | ON Semiconductor |
| maximum high level output current | -4.7mA |
| maximum low level output current | 30mA |
| maximum operating supply voltage | +18 V |
| maximum operating temperature | +125 C |
| maximum propagation delay time @ maximum cl | 140 ns @ 50 pF |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage | -5 V |
| minimum operating temperature | -55 C |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 4 uA, 18 V |
| напряжение питания - мин. | 3 V |
| number of channels | 5 |
| number of input lines | 6 Input |
| number of output lines | 6 Output |
| operating supply voltage | 3 V to 18 V |
| package / case | SOIC-16 |
| package type | SOIC |
| packaging | Tube |
| партномер | 8017546640 |
| pin count | 16 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| product category | Buffers Line Drivers |
| propagation delay test condition | 50pF |
| propagation delay time | 140 ns at 5 V, 80 ns at 10 V, 60 ns at 15 V |
| quiescent current | 6 nA |
| рабочее напряжение питания | 3 V to 18 V |
| размер фабричной упаковки | 48 |
| rohs | Details |
| семейство логических элементов | 4000 |
| series | MC14050B |
| серия | MC14050B |
| supply current - max | 4 uA |
| supply voltage - max | 18 V |
| supply voltage - min | 3 V |
| technology | CMOS |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| ток покоя | 6 nA |
| торговая марка | ON Semiconductor |
| unit weight | 0.023492 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-16 |
| вес, г | 01.04.2024 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 140 ns at 5 V, 80 ns at 10 V, 60 ns at 15 V |
| выходной ток низкого уровня | 30 mA |
| выходной ток высокого уровня | 4.7 mA |
| Ширина | 4 мм |
| width | 4 mm(Max) |
