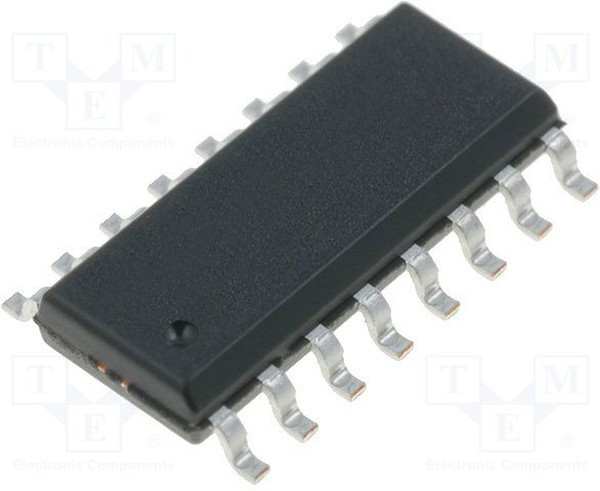

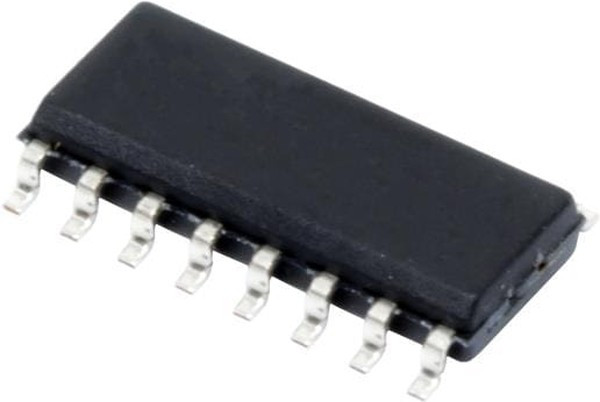

Name: CD4010BM
Brand: Texas Instruments

Электронные компоненты Микросхемы Логические - Буферы, Драйверы, Приемники, Трансиверы Texas Instruments CD4010BM

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	29.05.2024
Время загрузки	21:10:17
Бренд	Texas Instruments

Все характеристики

180 ₽

– +

Бонус: 3.6 !

Бонусная программа

Итого: 180 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Электроэлемент Описание Микросхема логическая конвертер CD4010BM от производителя TEXAS INSTRUMENTS – это современный компонент для электронных устройств, представленный в корпусе SO16, предназначенный для монтажа в SMD-технологии. Данная модель характеризуется наличием 6 каналов, что позволяет ей обрабатывать сигналы в нескольких направлениях одновременно, обеспечивая высокую функциональность в разнообразных схемах. Идеальный выбор для разработки сложных электронных систем. Уникальный код товара CD4010BM гарантирует легкость идентификации и заказа данного элемента. Характеристики Категория Микросхема Тип логическая Вид конвертер Монтаж SMD Кол-во каналов 6 Корпус SO16

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	29.05.2024
Время загрузки	21:10:17
Бренд	Texas Instruments
Вес и габариты
Высота	1.5 mm (Max)
base product number	CD4010 ->
current - output high, low	3mA, 36mA
диапазон рабочих температур	55 C to + 125 C
длина	10 mm (Max)
eccn	EAR99
factory pack quantity	2500
function	Buffer/Converter
функция	Buffer/Converter
height	1.5 mm(Max)
high level output current	-1.65 mA
htsus	8542.39.0001
input signal type	Single-Ended
категория	Электронные компоненты/Микросхемы
категория продукта	Буферы и линейные аппаратные драйверы
количество каналов	5
количество входных линий	6 Input
количество выходных линий	6 Output
length	10 mm(Max)
logic family	CD4000
logic type	CMOS
low level output current	30 mA
максимальная рабочая температура	+ 125 C
manufacturer	Texas Instruments
maximum operating temperature	+125 C
минимальная рабочая температура	55 C
minimum operating temperature	-55 C
moisture sensitivity level (msl)	1 (Unlimited)
mounting style	SMD/SMT
mounting type	Surface Mount
напряжение питания - макс.	20 uA, 18 V
напряжение питания - мин.	3 V
number of bits per element	1
number of channels	5
number of elements	6
number of input lines	6 Input
number of output lines	6 Output
operating supply current	60 uA
operating supply voltage	3 V to 18 V
operating temperature	-55В°C ~ 125В°C (TA)
operating temperature range	-55 C to+125 C
output type	CMOS
package	Tube
package / case	SOIC-16
packaging	Reel
партномер	8002953037
pd - power dissipation	100 mW
подкатегория	Logic ICs
polarity	Non-Inverting
полярность	Non-Inverting
product category	Buffers Line Drivers
propagation delay time	200 ns at 5 V, 100 ns at 10 V, 70 ns at 15 V
quiescent current	40 nA
рабочее напряжение питания	3.3 V, 5 V, 9 V
рабочий ток источника питания	60 uA
размер фабричной упаковки	40
reach status	REACH Unaffected
rohs	Details
rohs status	ROHS3 Compliant
семейство логических элементов	CD4000
series	CD4010B
серия	CD4010B
supplier device package	16-SOIC
supply current - max	20 uA
supply voltage - max	18 V
supply voltage - min	3 V
technology	CMOS
технология	CMOS
тип логики	CMOS
тип продукта	Buffers Line Drivers
тип входного сигнала	Single-Ended
тип выхода	CMOS
ток покоя	40 nA
торговая марка	Texas Instruments
unit weight	0.004998 oz
упаковка	Tube
упаковка / блок	SOP-16
вес, г	0.14
вид монтажа	SMD/SMT
voltage - supply	3V ~ 18V
время задержки распространения	200 ns at 5V
выходной ток низкого уровня	30 mA
выходной ток высокого уровня	1.65 mA
Ширина	4 м
width	4 mm(Max)
