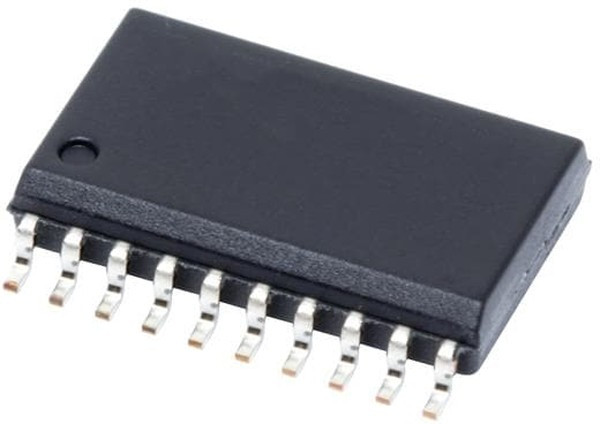

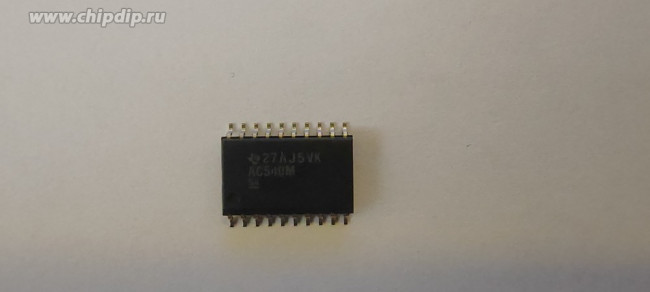

Буферы и линейные аппаратные драйверы Octal Inv Buff/ Line Drv W/3-St Otpt
Оставить отзыв
В избранноеВ сравнение
Артикул: CD74AC540M
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Буферы и линейные аппаратные драйверы Octal Inv Buff/ Line Drv W/3-St Otpt
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:46:01 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 2.35 mm |
| диапазон рабочих температур | 55 C to + 125 C |
| длина | 12.8 mm |
| factory pack quantity | 25 |
| function | Buffer/Line Driver |
| функция | Buffer/Line Driver |
| height | 2.35 mm |
| high level output current | -24 mA |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| length | 12.8 mm |
| logic family | AC |
| logic type | CMOS |
| low level output current | 24 mA |
| максимальная рабочая температура | + 125 C |
| manufacturer | Texas Instruments |
| maximum operating temperature | +125 C |
| минимальная рабочая температура | 55 C |
| minimum operating temperature | -55 C |
| mounting style | SMD/SMT |
| напряжение питания - макс. | 8 uA, 5.5 V |
| напряжение питания - мин. | 1.5 V |
| number of channels | 8 |
| number of input lines | 8 Input |
| number of output lines | 8 Output |
| operating supply current | 80 uA |
| operating supply voltage | 1.5 V to 5.5 V |
| operating temperature range | -55 C to+125 C |
| output type | 3-State |
| package / case | SOIC-20 |
| packaging | Tube |
| партномер | 8020629103 |
| подкатегория | Logic ICs |
| polarity | Inverting |
| полярность | Inverting |
| product category | Buffers Line Drivers |
| propagation delay time | 85 ns at 1.5 V, 9.5 ns at 3 V to 3.6 V, 6.8 ns at 4.5 V to 5.5 V |
| quiescent current | 8 uA |
| рабочее напряжение питания | 1.5 V to 5.5 V |
| рабочий ток источника питания | 80 uA |
| размер фабричной упаковки | 25 |
| rohs | Details |
| семейство логических элементов | AC |
| series | CD74AC540 |
| серия | CD74AC540 |
| supply current - max | 8 uA |
| supply voltage - max | 5.5 V |
| supply voltage - min | 1.5 V |
| technology | CMOS |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 8 uA |
| торговая марка | Texas Instruments |
| unit weight | 0.017662 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 85 ns at 1.5 V, 9.5 ns at 3 V to 3.6 V, 6.8 ns at |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| Ширина | 7.52 мм |
| width | 7.52 mm |
