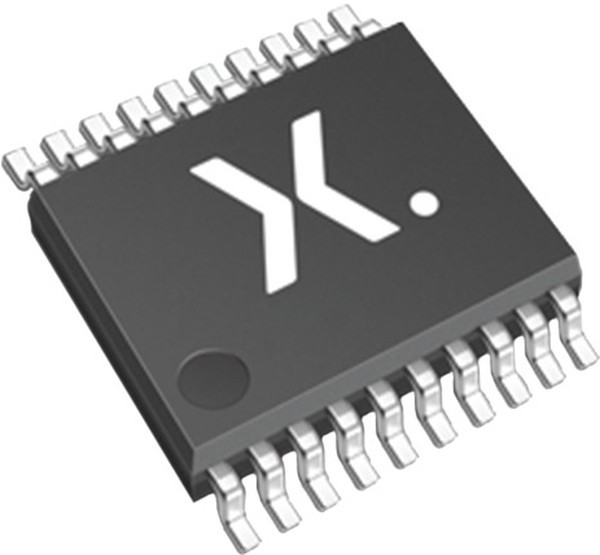

74LVC240APW,118, Buffers & Line Drivers 74LVC240APW/ SOT360/TSSOP20
Оставить отзыв
В избранноеВ сравнение
Артикул: 74LVC240APW,118
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Буферы и линейные аппаратные драйверыБуферы и линейные аппаратные драйверы 3.3V OCTAL 3-S BUF
| Информация о производителе | |
| Производитель | Nexperia B.V. |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:50:34 |
| Бренд | Nexperia B.V. |
| Вес и габариты | |
| Высота | 0.95 mm (Max) |
| absolute propagation delay time (ns) | 18.03.2024 |
| automotive | No |
| base product number | 74LVC240 -> |
| bus hold | NO |
| current - output high, low | 24mA, 24mA |
| длина | 6.6 mm (Max) |
| другие названия товара № | 9,3521E+11 |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| функция | Buffer/Line Driver |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| logic family | LVC |
| logic function | Buffer/Line Driver |
| logic type | Buffer, Inverting |
| максимальная рабочая температура | + 125 C |
| maximum high level output current (ma) | -24 |
| maximum low level output current (ma) | 24 |
| maximum operating supply voltage (v) | 03.06.2024 |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 500 |
| maximum propagation delay time @ maximum cl (ns) | 3.1(Typ)@2.7V|2.6(Typ)@3.3V |
| maximum quiescent current (ua) | 40 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 01.02.2024 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 40 uA, 3.6 V |
| напряжение питания - мин. | 1.2 V |
| number of bits per element | 4 |
| number of channels per chip | 8 |
| number of elements | 2 |
| number of elements per chip | 2 |
| number of inputs per chip | 8 |
| number of input enables per chip | 0 |
| number of outputs per chip | 8 |
| number of output enables per chip | 2 LOW |
| operating temperature | -40В°C ~ 125В°C (TA) |
| output type | 3-State |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 20-TSSOP (0.173"", 4.40mm Width) |
| packaging | Tape and Reel |
| партномер | 8006236071 |
| part status | active |
| pcb changed | 20 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Inverting |
| полярность | Inverting |
| ppap | No |
| process technology | CMOS |
| propagation delay test condition (pf) | 50 |
| рабочее напряжение питания | 1.8 V, 2.5 V, 3.3 V |
| размер фабричной упаковки | 2500 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | LVC |
| series | 74LVC -> |
| supplier device package | 20-TSSOP |
| supplier package | TSSOP |
| технология | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 100 nA |
| tolerant i/os (v) | 5 |
| торговая марка | Nexperia |
| typical operating supply voltage (v) | 1.8|2.5|3.3 |
| typical quiescent current (ua) | 0.1 |
| упаковка / блок | TSSOP-20 |
| вес, г | 0.191 |
| вид монтажа | SMD/SMT |
| voltage - supply | 1.2V ~ 3.6V |
| время задержки распространения | 16 ns at 1.2 V, 3.5 ns at 3.3 V |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| Ширина | 4.5 м |
