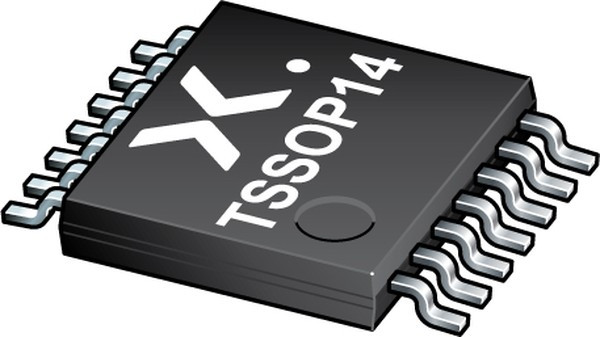

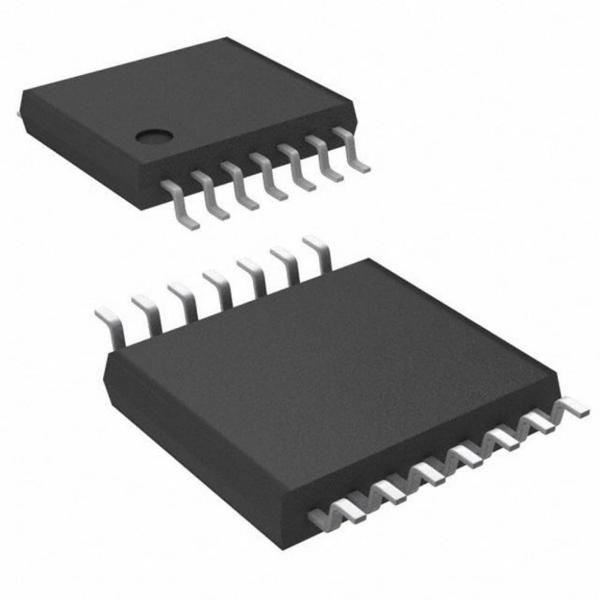

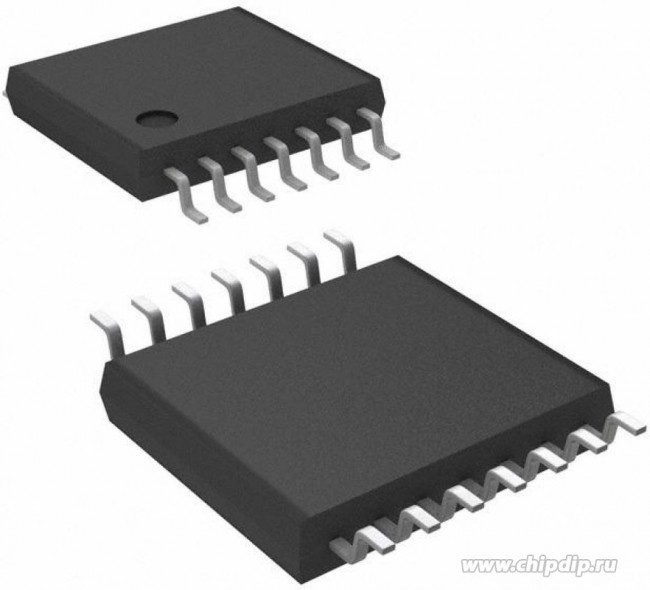

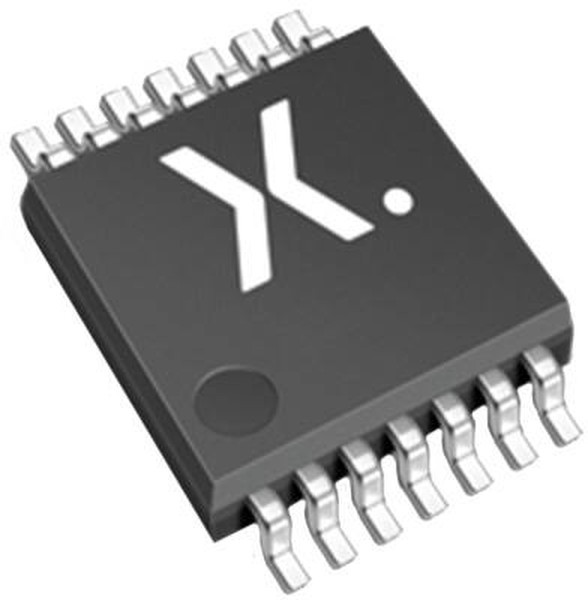

74LVC125APW,118, IC: digital; buffer,non-inverting,line driver; Ch: 4; CMOS,TTL
Оставить отзыв
В избранноеВ сравнение
Артикул: 74LVC125APW,118
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Буфер, неинвертирующий 4 элемента, 1 бит на элемент, 3 состояния, выход 14-TSSOP
| Информация о производителе | |
| Производитель | Nexperia B.V. |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:46:34 |
| Бренд | Nexperia B.V. |
| Вес и габариты | |
| absolute propagation delay time (ns) | 14.02.2024 |
| automotive | No |
| base product number | 74LVC125 -> |
| bus hold | NO |
| current - output high, low | 24mA, 24mA |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| input type | Single Ended |
| категория | Электронные компоненты/Микросхемы |
| кол-во в упаковке | 2500 |
| lead shape | Gull-wing |
| logic family | LVC |
| logic function | Buffer/Line Driver |
| logic type | Buffer, Non-Inverting |
| maximum high level output current | -24mA |
| maximum high level output current (ma) | -24 |
| maximum low level output current | 24mA |
| maximum low level output current (ma) | 24 |
| maximum operating supply voltage | 3.6 V |
| maximum operating supply voltage (v) | 03.06.2024 |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 500 |
| maximum propagation delay time @ maximum cl | 12.8 ns 50 pF |
| maximum propagation delay time @ maximum cl (ns) | 2.8(Typ)2.7V|2.5(Typ)3.3V |
| maximum quiescent current (ua) | 40 |
| minimum operating supply voltage | 1.2 V |
| minimum operating supply voltage (v) | 01.02.2024 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| number of bits per element | 1 |
| number of channels per chip | 4 |
| number of elements | 4 |
| number of elements per chip | 4 |
| number of inputs per chip | 4 |
| number of input enables per chip | 0 |
| number of outputs per chip | 4 |
| number of output enables per chip | 4 Low |
| operating temperature | -40В°C ~ 125В°C (TA) |
| output type | 3-State |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 14-TSSOP (0.173"", 4.40mm Width) |
| package type | TSSOP |
| packaging | Tape and Reel |
| партномер | 8015348542 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| polarity | Non-Inverting |
| ppap | No |
| process technology | CMOS |
| propagation delay test condition | 50pF |
| propagation delay test condition (pf) | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | 74LVC -> |
| standard package name | SOP |
| supplier device package | 14-TSSOP |
| supplier package | TSSOP |
| tolerant i/os (v) | 5 |
| typical operating supply voltage (v) | 1.8|2.5|3.3 |
| typical quiescent current (ua) | 0.1 |
| вес, г | 0.09 |
| voltage - supply | 1.2V ~ 3.6V |
| width | 4.5mm |
