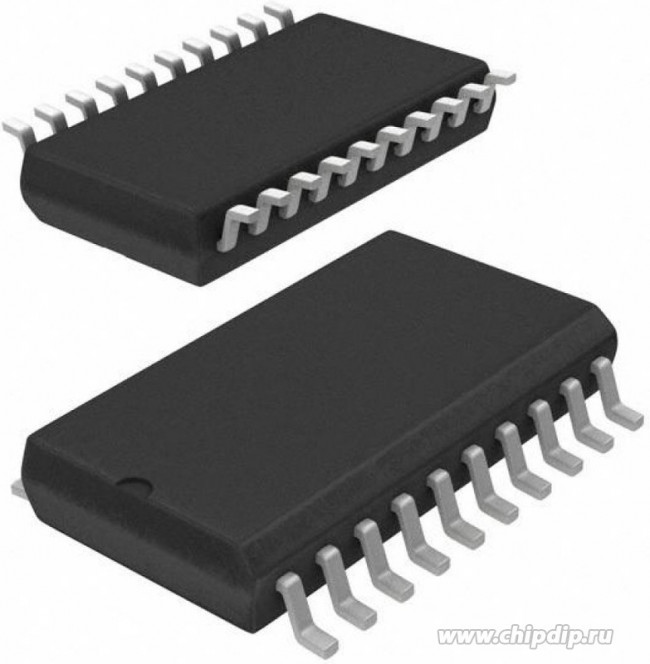

74HCT541D,653, Buffers & Line Drivers 74HCT541D/SOT163/SO20
Оставить отзыв
В избранноеВ сравнение
Артикул: 74HCT541D,653
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Буферы и линейные аппаратные драйверы Описание IC: digital; buffer,non-inverting,line driver; Ch: 8; CMOS,TTL Характеристики Категория
Микросхема
Тип
логическая
Вид
буфер
| Информация о производителе | |
| Производитель | Nexperia B.V. |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 20:50:41 |
| Бренд | Nexperia B.V. |
| Вес и габариты | |
| Высота | 2.45 mm (Max) |
| base product number | 74HCT541 -> |
| current - output high, low | 6mA, 6mA |
| длина | 13 mm (Max) |
| другие названия товара № | 74HCT541D-T |
| eccn | EAR99 |
| функция | Buffer/Line Driver |
| htsus | 8542.39.0001 |
| ic type | Buffer & Line Driver IC |
| input type | Single Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 8 |
| количество входных линий | 8 Input |
| количество выходных линий | 8 Output |
| logic family | HCT |
| logic function | Buffer, Line Driver |
| logic type | Buffer, Non-Inverting |
| максимальная рабочая температура | + 125 C |
| maximum high level output current | -6mA |
| maximum low level output current | 6mA |
| maximum operating supply voltage | 5.5 V |
| maximum propagation delay time @ maximum cl | 28 ns @ 4.5 V |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage | 4.5 V |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение питания - макс. | 8 uA, 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of bits per element | 8 |
| number of channels per chip | 8 |
| number of elements | 1 |
| operating temperature | -40В°C ~ 125В°C (TA) |
| output type | 3-State |
| package | Tube |
| package / case | 20-SOIC (0.295"", 7.50mm Width) |
| package type | SOIC |
| партномер | 8005272695 |
| pin count | 20 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| propagation delay test condition | 50pF |
| рабочее напряжение питания | 5 V |
| размер фабричной упаковки | 2000 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | HCT |
| series | 74HCT -> |
| supplier device package | 20-SO |
| технология | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 8 uA |
| торговая марка | Nexperia |
| упаковка / блок | SO-20 |
| вес, г | 0.33 |
| вид монтажа | SMD/SMT |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения | 28 ns at 4.5 V |
| выходной ток низкого уровня | 6 mA |
| выходной ток высокого уровня | 6 mA |
| Ширина | 7.6 м |
