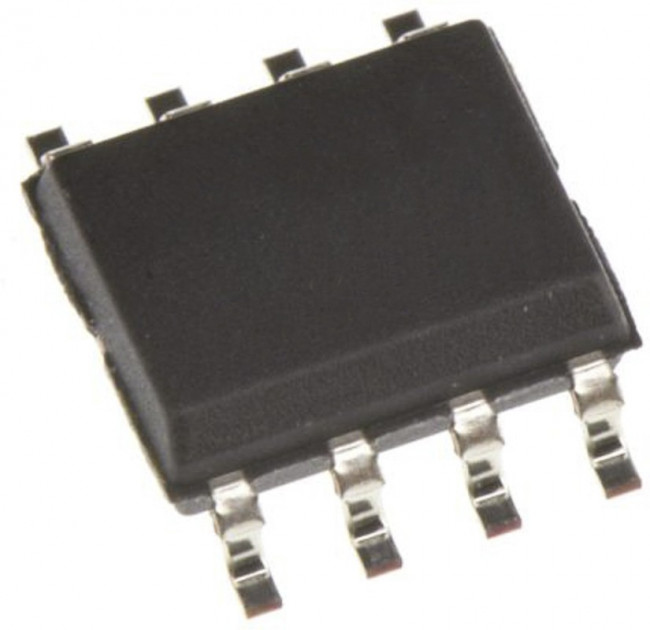

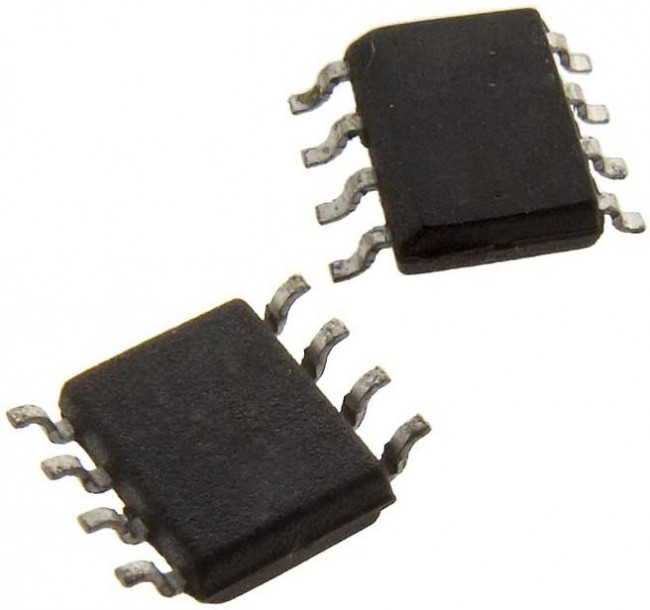

AD8210YRZ, Current Sense Amplifiers High Voltage, Bidirectional Current Shunt Monitor
Оставить отзыв
В избранноеВ сравнение
Артикул: AD8210YRZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: instrumentation amplifier; Uoper: 4.5?5.5V; SO8; 20V/V Характеристики Категория
Микросхема
| Информация о производителе | |
| Производитель | Analog Devices |
| Основные | |
| Дата загрузки | 30.04.2024 |
| Время загрузки | 20:41:05 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1.5мм |
| accuracy | 0.5% |
| automotive | No |
| bandwidth | 500 kHz |
| common mode rejection ratio | 100 dB |
| contact plating | Tin |
| description/function | Bidirectional shunt monitor |
| диапазон рабочих температур | -40…+125 °С |
| длина | 5мм |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 98 |
| gain bandwidth product | 450 kHz |
| hts | 8542.33.00.01 |
| категория | Электронные компоненты/Микросхемы |
| количество | каналов-1 |
| lead shape | Gull-wing |
| максимальная рабочая температура | +125 °C |
| manufacturer | Analog Devices Inc. |
| maximum input offset voltage (mv) | 1@5V |
| maximum operating supply voltage | 5.5 V |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum single supply voltage (v) | 05.05.2024 |
| maximum supply voltage range (v) | 5 to 7 |
| maximum voltage gain (db) | 26.02(Typ) |
| maximum voltage gain range (db) | <35 |
| минимальная рабочая температура | -40 °C |
| minimum cmrr | 100dB |
| minimum cmrr (db) | 80(Typ) |
| minimum cmrr range (db) | 75 to 85 |
| minimum operating supply voltage | 4.5 V |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 04.05.2024 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| number of channels | 1 Channel |
| number of channels per chip | 1 |
| number of elements | 2 |
| number of elements per chip | 2 |
| number of pins | 8 |
| operating supply current | 2 mA |
| operating supply voltage | 5 V |
| output current | 5 mA |
| output current per channel | 5 mA |
| output type | Single Ended |
| output voltage | 0.05 V to 4.9 V |
| package / case | SOIC-8 |
| package height | 1.5(Max) |
| package length | 5(Max) |
| package type | SOIC |
| package width | 4(Max) |
| packaging | Tape and Reel |
| партномер | 8005649645 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| полоса пропускания | 0.5 кГц |
| потребляемый ток | 1.5 мА |
| power supply type | Single |
| ppap | No |
| product | Current Sense Amplifiers |
| product category | Current Sense Amplifiers |
| rohs | Details |
| sensing method | Resistive |
| series | AD8210 |
| способ монтажа | поверхностный(SMT) |
| standard package name | SOP |
| supplier package | SOIC N |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| тип корпуса | SOIC |
| тип выхода | Bidirectional |
| topology | Current Shunt Feedback |
| транспортная упаковка: размер/кол-во | 64*41*31/300 |
| Тип | Усилитель для измерения двунаправленного тока через токовый шунт в цепях высокого напряжения серии AD8210 |
| type | Current Sense Amplifier |
| typical single supply voltage | 5 V |
| typical single supply voltage (v) | 5 |
| упаковка | REEL, 1000 шт. |
| вес, г | 0.14 |
| входное напряжение | смещения нуля(Vos)-1мВ |
| входной ток | смещения(Ib)-25 пА |
| vos - input offset voltage | 1 mV |
| Ширина | 4 мм |
| width | 4mm |
