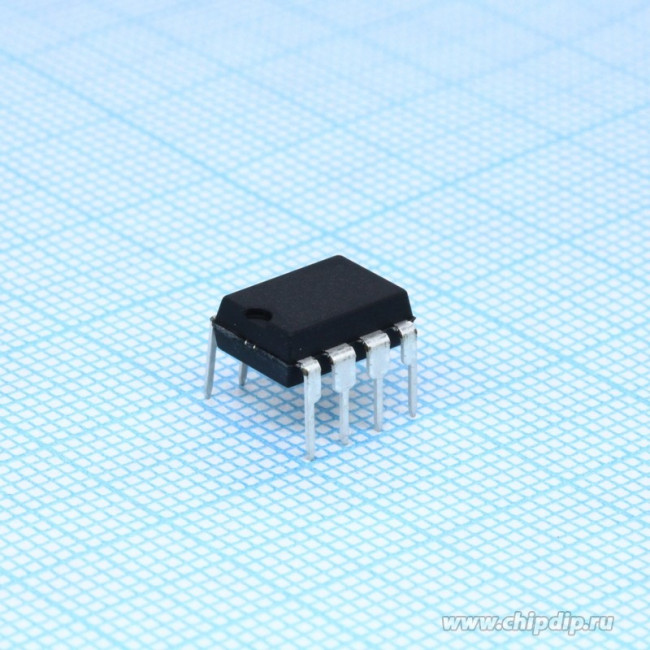

Name: TLC372CP
Brand: Texas Instruments

Электронные компоненты Микросхемы Компараторы Texas Instruments TLC372CP

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.07.2023
Время загрузки	15:52:15
Бренд	Texas Instruments

Все характеристики

250 ₽

– +

Бонус: 5 !

Бонусная программа

Итого: 250 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

IC, COMPARATOR DUAL CMOS, DIP8, 372; Comparator Type:Differential; No. of Comparators:2 Comparators; Response Time:200ns; Supply Voltage Range:3V to 16V; Comparator Case Style:DIP; No. of Pins:8Pins; IC Output Type:CMOS, MOS, Open Collector / Drain, TTL; Operating Temperature Min:-40°C; Operating Temperature Max:125°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (15-Jan-2019); Amplifier Case Style:DIP; Base Number:372; Comparator Features:Dual Low Power CMOS Differential; Logic Function Number:372; No. of Comparators:2; No.Comparators:2; Operating Temperature Range:-40°C to +125°C; Output Compatibility:CMOS, MOS, TTL; Supply Current:150µA; Supply Voltage Max:16V; Supply Voltage Min:3V; Termination Type:Through Hole

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.07.2023
Время загрузки	15:52:15
Бренд	Texas Instruments
Вес и габариты
Высота	4.57 mm
automotive	No
base product number	TLC372 ->
comparator type	General Purpose
current - input bias (max)	5pA @ 5V
current - output (typ)	20mA
current - quiescent (max)	400ВµA
длина	9.81 mm
dual supply voltage	+/-3 V, +/-5 V
eccn	EAR99
eccn (us)	ear99
eu rohs	compliant
factory pack quantity	50
gbp - gain bandwidth product	-
height	4.57 mm
htsus	8542.39.0001
ib - input bias current	30 pA
ib - входной ток смещения	30 pA
ios - input offset current	0.3 nA
ios - входной ток разбаланса	0.3 nA
категория	Электронные компоненты/Микросхемы
категория продукта	Аналоговые компараторы
количество каналов	2 Channel
коммерческое обозначение	LinCMOS
lead shape	Through Hole
length	9.81 mm
максимальная рабочая температура	+ 125 C
максимальное напряжение сдвоенного питания	+/- 8 V
manufacturer	Texas Instruments
manufacturer type	Differential Comparator
maximum dual supply voltage	+/-8 V
maximum dual supply voltage (v)	±8
maximum input bias current (ua)	0.000005(Typ)@5V
maximum input offset voltage (mv)	5@5V
maximum operating supply voltage (v)	16\|±8
maximum operating temperature	+125 C
maximum operating temperature (°c)	70
maximum propagation delay time (ns)	200(Typ)
maximum quiescent current (ma)	0.3@5V
maximum single supply voltage (v)	16
минимальная рабочая температура	55 C
минимальное напряжение сдвоенного питания	1.5 V
minimum dual supply voltage	1.5 V
minimum operating temperature	-55 C
minimum operating temperature (°c)	0
minimum single supply voltage (v)	3
moisture sensitivity level (msl)	1 (Unlimited)
mounting	Through Hole
mounting style	Through Hole
mounting type	Through Hole
напряжение питания - макс.	16 V
напряжение питания - мин.	3 V
напряжение сдвоенного питания	+/- 3 V, +/- 5 V
number of channels	2 Channel
number of channels per chip	2
number of elements	2
operating supply current	150 uA
operating supply voltage	2 V to 18 V
operating temperature	0В°C ~ 70В°C
опорное напряжение	No
отключение	No Shutdown
output current per channel	6 mA
output type	Rail-to-Rail
package	Tube
package / case	PDIP-8
packaging	Tube
партномер	8003159377
part status	active
pcb changed	8
pin count	8
подкатегория	Amplifier ICs
power supply type	Single\|Dual
ppap	No
process technology	LinCMOS
product	Analog Comparators
product category	Analog Comparators
продукт	Analog Comparators
рабочее напряжение питания	2 V to 18 V
рабочий ток источника питания	150 uA
rail to rail	Rail to Rail Output
размер фабричной упаковки	50
reach status	REACH Unaffected
reference voltage	No
response time	200 ns
rohs	Details
rohs status	ROHS3 Compliant
series	TLC372
серия	TLC372
shutdown	No Shutdown
standard package name	DIP
supplier device package	8-PDIP
supplier package	PDIP
supply type	Single, Dual
supply voltage - max	16 V
supply voltage - min	3 V
technology	LinCMOS
технология	LinCMOS
тип компаратора	General Purpose
тип питания	Single, Dual
тип продукта	Analog Comparators
тип выхода	Rail-to-Rail
торговая марка	Texas Instruments
tradename	LinCMOS
Тип	Differential Comparator
type	Differential Comparator
typical output current (ma)	20(Max)
typical response time (us)	0.65
unit weight	0.015535 oz
упаковка	Tube
упаковка / блок	PDIP-8
вид монтажа	Through Hole
voltage - input offset (max)	5mV @ 5V
voltage - supply, single/dual (в±)	3V ~ 16V, В±1.5V ~ 8V
vos - input offset voltage	5 mV
vos - входное напряжение смещения нуля	5 mV
время отклика	200 ns
выходной ток на канал	6 mA
Ширина	6.35 мм
width	6.35 mm
