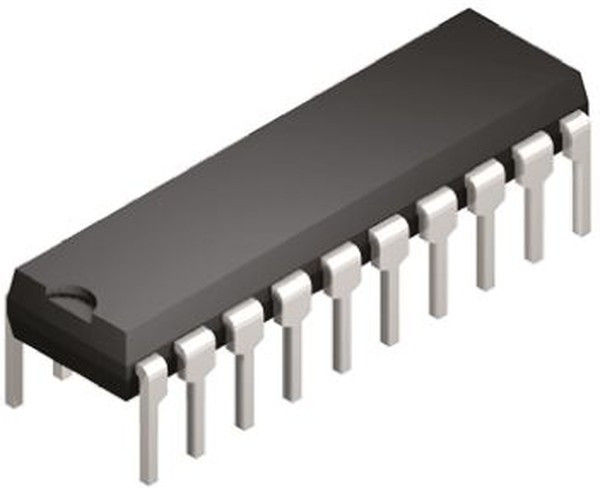

SN74LS682N, IC: цифровая; 8bit,компаратор; THT; DIP20; 74LS; 4,75?5,25ВDC; туба
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LS682N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Логические компараторы Octal binary or BCD Magnitude Comparator
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.07.2023 |
| Время загрузки | 15:11:00 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57мм |
| base product number | 74LS682 -> |
| число контактов | 20 |
| current - output high, low | 400ВµA, 24mA |
| длина | 24.33мм |
| eccn | EAR99 |
| htsus | 8542.39.0001 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические компараторы |
| количество бит | 8бит |
| количество цифровых разрядов | 8 bit |
| логическая функция | Компаратор величины |
| максимальная рабочая температура | +70 °C |
| максимальное рабочее напряжение питания | 5,25 В |
| максимальное время задержки распространения при максимальной cl | 30 ns@ 5 V |
| максимальный выходной ток низкого уровня | 24mA |
| максимальный выходной ток высокого уровня | -0.4mA |
| max propagation delay @ v, max cl | 30ns @ 5V, 45pF |
| минимальная рабочая температура | 0 °C |
| минимальное рабочее напряжение питания | 4,85 В |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение питания - макс. | 70 mA, 5.25 V |
| напряжение питания - мин. | 4.85 V |
| number of bits | 8 |
| operating temperature | 0В°C ~ 70В°C |
| output | Active Low |
| output function | A=B, A>B |
| package | Tube |
| package / case | 20-DIP (0.300"", 7.62mm) |
| партномер | 8008421033 |
| подкатегория | Logic ICs |
| полярность | инвертирующий |
| продукт | Digital Comparators |
| рабочее напряжение питания | 4.85 V to 5.25 V |
| размеры | 24.33 x 6.35 x 4.57мм |
| размер фабричной упаковки | 20 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | LS |
| series | 74LS -> |
| серия | SN74LS682 |
| состояние проверки задержки распространения | 45пФ |
| supplier device package | 20-PDIP |
| тип компаратора | Magnitude/Identity |
| тип корпуса | PDIP |
| тип монтажа | Монтаж на плату в отверстия |
| тип продукта | Logic Comparators |
| тип выхода | Двухтактный |
| торговая марка | Texas Instruments |
| type | Magnitude Comparator |
| упаковка | Tube |
| упаковка / блок | PDIP-20 |
| вес, г | 0.16 |
| вид монтажа | Through Hole |
| voltage - supply | 4.85V ~ 5.25V |
| время задержки распространения | 30 ns |
| выходная функция | A=B, A>B |
| Ширина | 6.35 мм |
