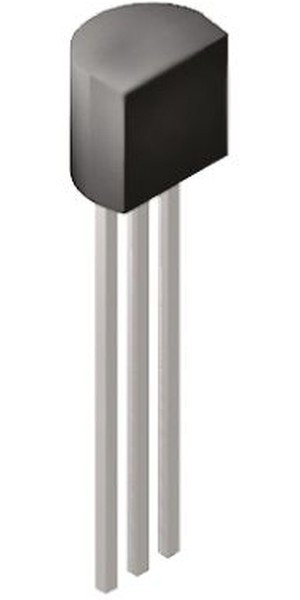

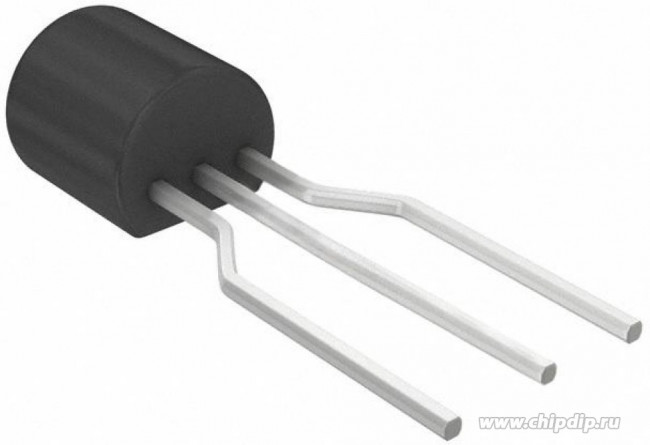

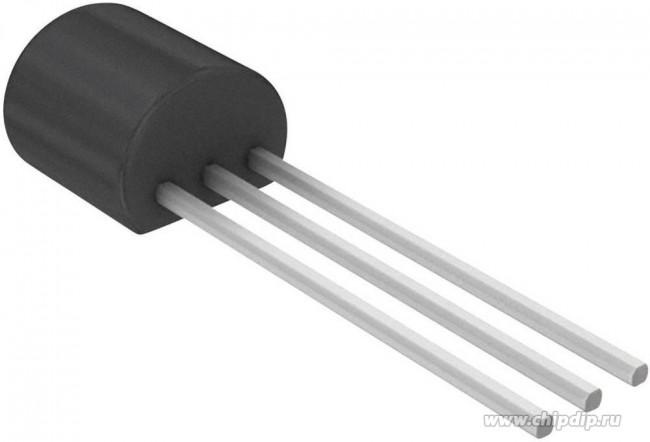

TL431ACZ, V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag
Оставить отзыв
В избранноеВ сравнение
Артикул: TL431ACZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Linear > Voltage Reference Описание Микросхема источник опорного напряж. 2,5-36В TO92 Характеристики Категория
Микросхема
Тип
источника питания
Вид
источник опорного напряжения
Монтаж
THT
Мин.напряжение питания, В
2.495
Макс.напряжение питания, В
36
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 30.04.2024 |
| Время загрузки | 0:08:33 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 4.4мм |
| base product number | TL431 -> |
| число контактов | 3 |
| current - cathode | 600ВµA |
| current - output | 100mA |
| description/function | programmable shunt voltage reference |
| длина | 4.7мм |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 2500 |
| height | 4.4 mm |
| hts | 8542.39.00.01 |
| htsus | 8542.39.0001 |
| initial accuracy | 1% |
| input voltage | 2.4 V to 2.5 V |
| исходная точность | 1 % |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Источники опорного напряжения |
| кол-во в упаковке | 2500 |
| lead shape | Through Hole |
| length | 4.7 mm |
| максимальная рабочая температура | +70 °C |
| максимальное входное напряжение | 37 В |
| максимальное выходное напряжение | 36 В |
| максимальный ток на выходе | 100mA |
| manufacturer | STMicroelectronics |
| maximum input voltage | 37 V |
| maximum input voltage (v) | 37 |
| maximum operating temperature | +70 C |
| maximum operating temperature (°c) | 70 |
| maximum output current | 100mA |
| maximum output current (ma) | 100 |
| maximum output voltage | 36 V |
| минимальная рабочая температура | 0 °C |
| минимальное выходное напряжение | 2,5 В |
| minimum operating temperature | 0 C |
| minimum operating temperature (°c) | 0 |
| minimum output voltage | 2.5 V |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting style | Through Hole |
| mounting type | Through Hole |
| номинальное напряжение | 2.5 - 36V |
| nominal voltage | 2.5-36V |
| operating supply current | 1 mA |
| operating temperature | 0В°C ~ 70В°C (TA) |
| описание/функция | programmable shunt voltage reference |
| output type | Adjustable |
| output voltage | Adjustable |
| output voltage (v) | 2.495 to 36 |
| package | Tube |
| package / case | TO-226-2, TO-92-2 (TO-226AC) |
| package height | 4.95(Max) |
| package length | 4.95(Max) |
| package type | TO-92 |
| package width | 3.94(Max) |
| packaging | Bag |
| партномер | 8003195374 |
| part status | active |
| pcb changed | 3 |
| pin count | 3 |
| подкатегория | PMIC - Power Management ICs |
| product | Voltage References |
| product category | Voltage References |
| продукт | Voltage References |
| рабочий ток источника питания | 1 mA |
| размеры | 4.7 x 3.7 x 4.4мм |
| размер фабричной упаковки | 2500 |
| reach status | REACH Unaffected |
| reference type | Adjustable |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | TL431A |
| series vref - input voltage - max | 37 V |
| серия | TL431 |
| серия vref - входное напряжение - макс. | 37 V |
| shunt current - max | 100 mA |
| shunt current - min | 1 mA |
| standard package name | TO-92 |
| supplier device package | TO-92-3 |
| supplier package | TO-92 |
| temperature coefficient | 100 PPM/C |
| температурный коэффициент | 100 PPM/C |
| тип корпуса | TO-92 |
| тип монтажа | Монтаж на плату в отверстия |
| тип продукта | Voltage References |
| тип ссылки | Регулируемый |
| точность настройки | ±1.0 % |
| ток через шунт - макс. | 100 mA |
| ток через шунт - мин. | 1 mA |
| tolerance | В±1% |
| топология | Шунт |
| topology | SHUNT |
| торговая марка | STMicroelectronics |
| упаковка | Bulk |
| упаковка / блок | TO-92-3 |
| вид монтажа | Through Hole |
| входное напряжение | 2.4 V to 2.5 V |
| voltage - output (max) | 36V |
| voltage - output (min/fixed) | 2.495V |
| выходное напряжение | Adjustable |
| Ширина | 3.7 мм |
| width | 3.7 mm |
