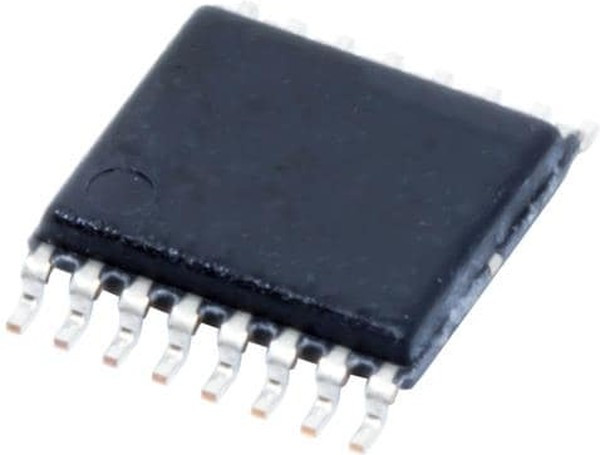

SN65LVDS1050PW, LVDS Transceiver 400Mbps 0.454V 16-Pin TSSOP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: SN65LVDS1050PW
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Linear > Interface - LVDSИС интерфейса LVDS Dual Low V Diff
| Информация о производителе | |
| Производитель | Texas Instruments |
| Страна производства | МАЛАЙЗИЯ |
| Основные | |
| Дата загрузки | 09.07.2023 |
| Время загрузки | 4:33:52 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 65LVDS1050 -> |
| capacitance - input | 3pF |
| current - supply | 12mA |
| data rate | 400 kbps |
| data rate (max) | 400Mbps |
| data transmission topology | Point-to-Point |
| delay time | 1.7ns |
| диапазон данных | 400 Mb/s |
| differential input high threshold voltage | 0.1(mV) |
| differential input high threshold voltage (v) | 0.1 |
| differential input low threshold voltage (v) | 0.1 |
| dual supply voltage (max) | Not Required V |
| dual supply voltage (min) | Not Required V |
| dual supply voltage (typ) | Not Required V |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| function | Driver/Receiver |
| hts | 8542.39.00.01 |
| htsus | 8542.39.0001 |
| input | LVDS, LVTTL |
| input signal type | LVDS|LVTTL |
| input type | LVDS/LVTTL |
| interface circuit standard 1 | EIA/TIA-644 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | ИС интерфейса LVDS |
| количество драйверов | 2 Driver |
| количество приемников | 2 Receiver |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| maximum differential output voltage (v) | 0.454 |
| maximum input current (ua) | 20 |
| maximum operating supply voltage (v) | 03.06.2023 |
| maximum operating temperature (°c) | 85 |
| maximum power dissipation (mw) | 774 |
| maximum propagation delay time (ns) | 05.02.2023 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 02.04.2023 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 3.6 V |
| напряжение питания - мин. | 2.4 V |
| number of channels | 2 |
| number of drivers | 2 |
| number of elements | 2 |
| number of elements per chip | 2 |
| number of receivers | 2 |
| number of transceivers | 1 |
| number of transmitters | 2 |
| operating supply voltage (typ) | 3.3(V) |
| operating temperature | -40В°C ~ 85В°C |
| operating temperature classification | INDUSTRIALC |
| operating temperature (max) | 85C |
| operating temperature (min) | -40C |
| operating temp range | -40C to 85C |
| output | LVDS, LVTTL |
| output type | Transceiver |
| package | Tube |
| package / case | 16-TSSOP (0.173"", 4.40mm Width) |
| package height | 1.05(Max) |
| package length | 5.1(Max) |
| package type | TSSOP |
| package width | 4.5(Max) |
| packaging | Tube |
| партномер | 8004303971 |
| part status | active |
| pcb changed | 16 |
| pin count | 16 |
| подкатегория | Interface ICs |
| power dissipation | 774(W) |
| power supply requirement | Single |
| propagation delay time | 5.2(ns) |
| рабочее напряжение питания | 0.3 V to + 13 V |
| рабочий ток источника питания | 20 mA |
| rad hardened | No |
| размер фабричной упаковки | 90 |
| reach status | REACH Unaffected |
| receiver signal type | Differential |
| rohs status | ROHS3 Compliant |
| серия | SN65LVDS1050 |
| single supply voltage (max) | 3.6 V |
| single supply voltage (min) | 2.4 V |
| single supply voltage (typ) | 2.7 V |
| standard package name | SOP |
| supplier device package | 16-TSSOP |
| supplier package | TSSOP |
| supply current | 20 mA |
| тип продукта | LVDS Interface IC |
| тип входа | LVDS, LVTTL |
| тип выхода | LVDS, LVTTL |
| торговая марка | Texas Instruments |
| transmission data rate | 50(MBps) |
| transmission data rate (mbps) | 400 |
| transmitter signal type | Differential |
| Тип | Transceiver, Driver, Receiver |
| type | Buffer, ReDriver |
| typical operating supply voltage (v) | 2.5|3.3 |
| упаковка | Tube |
| упаковка / блок | TSSOP-16 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2.4V ~ 3.6V |
