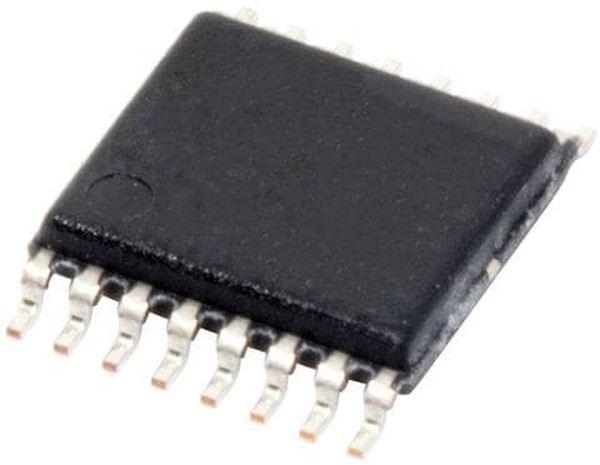

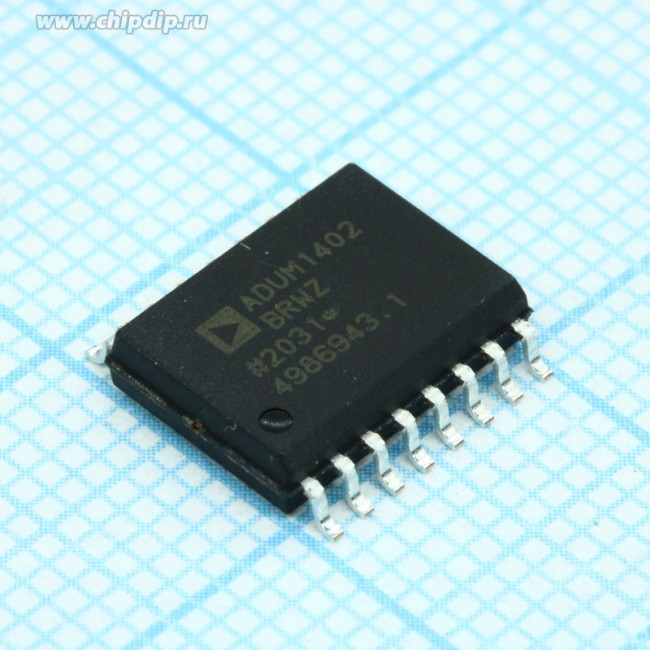

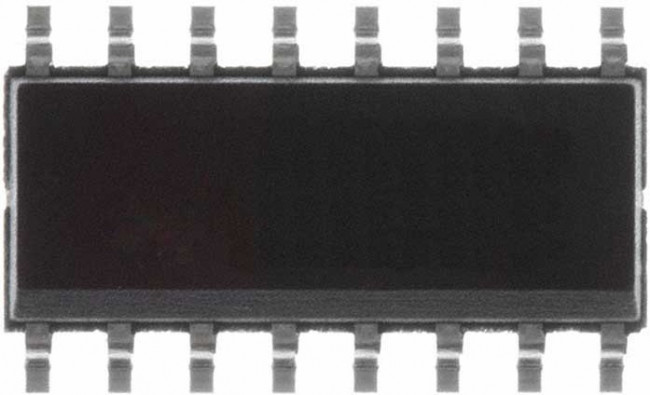

ADUM1402BRWZ-RL, Digital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: ADUM1402BRWZ-RL
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Drivers and Interfaces\Interface\Digital IsolatorDigital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W T/R
| Информация о производителе | |
| Производитель | Analog Devices |
| Страна производства | МАЛАЙЗИЯ |
| Основные | |
| Дата загрузки | 09.07.2023 |
| Время загрузки | 4:39:39 |
| Бренд | Analog Devices |
| Вес и габариты | |
| automotive | No |
| coupling type | Magnetic Coupling |
| data rate: | 10 Mb/s |
| диапазон рабочих температур | -40…+125 °С |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 1000 |
| forward/reverse channels | 02.02.2023 |
| isolation type: | Magnetic Coupling |
| isolation voltage: | 2500 Vrms |
| категория | Электронные компоненты/Микросхемы |
| количество | каналов-4 |
| lead shape | Gull-wing |
| manufacturer: | Analog Devices Inc. |
| maximum data rate | 10Mbps |
| maximum fall time: | 3 ns(Typ) |
| maximum fall time (ns) | 2.5(Typ) |
| maximum operating supply voltage (v) | 05.05.2023 |
| maximum operating temperature: | +105 C |
| maximum operating temperature (°c) | 105 |
| maximum propagation delay skew (ns) | 15 |
| maximum propagation delay time (tphl) (ns) | 50 |
| maximum propagation delay time (tplh) (ns) | 50 |
| maximum quiescent supply current (ma) | 0.53/0.21 |
| maximum rise time: | 3 ns(Typ) |
| maximum rise time (ns) | 2.5(Typ) |
| maximum working insulation voltage | 560Vp |
| minimum common mode rejection (kv/us) | 25 |
| minimum isolation voltage (vrms) | 2500 |
| minimum operating supply voltage (v) | 02.07.2023 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| msl(уровень чувствительности к влажности) | 1 |
| напряжение изоляции | 2.5 кВ(rms) |
| напряжение питания | 2.7…5.5(max)В |
| number of channels: | 4 Channel |
| number of channels per chip | 4 |
| operating supply current: | 44 mA |
| operating supply voltage: | 5 V |
| output type | CMOS |
| package / case: | SOIC-16 |
| packaging | Tape and Reel |
| packaging: | Reel, Cut Tape, MouseReel |
| партномер | 8001012736 |
| part status | active |
| pcb changed | 16 |
| pin count | 16 |
| polarity: | Unidirectional |
| потребляемый ток | 11 мА |
| ppap | No |
| process technology | CMOS |
| product category: | Digital Isolators |
| product type: | Digital Isolators |
| propagation delay time: | 32 ns |
| series: | ADUM1402 |
| скорость передачи данных | 10 Мб/c |
| способ монтажа | поверхностный(SMT) |
| standard package name | SOP |
| subcategory: | Interface ICs |
| supplier package | SOIC W |
| supply voltage - max: | 5.5 V |
| supply voltage - min: | 2.7 V |
| транспортная упаковка: размер/кол-во | 59*46*52/1000 |
| Тип | развязки-Magnetic Coupling(индуктивный) |
| type | General Purpose |
| type: | General Purpose |
| typical operating supply voltage (v) | 2.5|3.3|5 |
| упаковка | REEL, 1000 шт. |
| вес брутто | 01.08.2023 |
| время | нарастания/спада импульса(тип.)-3 нс |
| Ширина | 0 м |
