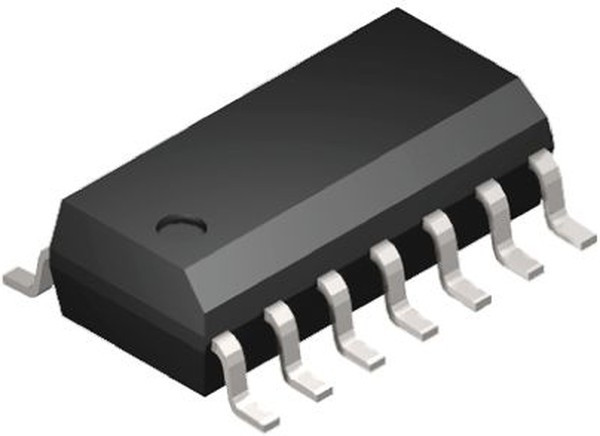

ADN4693EBRZ, LVDS Interface IC MLVDS Xcvr, FD, 200M Type 1 Rx, EnhancedESD
Оставить отзыв
В избранноеВ сравнение
Артикул: ADN4693EBRZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Interface ICs\LVDS Interface ICAnalog Devices Isolation - All
| Информация о производителе | |
| Производитель | Analog Devices |
| Страна производства | МАЛАЙЗИЯ |
| Основные | |
| Дата загрузки | 09.07.2023 |
| Время загрузки | 4:39:32 |
| Бренд | Analog Devices |
| Вес и габариты | |
| Высота | 1.5мм |
| automotive | No |
| base product number | ADN4693 -> |
| data rate | 200Mbps |
| data rate: | 200 Mb/s |
| differential input high threshold voltage (v) | 0.05 |
| differential input low threshold voltage | -50mV |
| dimensions | 8.75 x 4 x 1.5мм |
| duplex | Full |
| eccn | 5A991B1 |
| eccn (us) | 5A991b. |
| esd protection: | With ESD Protection |
| eu rohs | compliant |
| factory pack quantity | 56 |
| factory pack quantity: factory pack quantity: | 56 |
| function | Transceiver |
| height | 1.75 mm |
| htsus | 8542.39.0001 |
| input signal type | MLVDS |
| input type | LVTTL, MLVDS |
| input type: | LVDS |
| input voltage max | 2 V |
| input voltage, max: | 2 V |
| input voltage min | 0.8 V |
| input voltage, min: | 800 mV |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| length | 8.75мм |
| manufacturer | Analog Devices Inc. |
| manufacturer: | Analog Devices Inc. |
| maximum differential output voltage (v) | 0.65 |
| maximum input current (ua) | 32 |
| maximum operating supply voltage | 3.6 V |
| maximum operating supply voltage (v) | 03.06.2023 |
| maximum operating temperature | +85 °C |
| maximum operating temperature: | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum output voltage | 650 mV |
| maximum output voltage: | 650 mV |
| maximum propagation delay time (ns) | 6 |
| minimum operating supply voltage | 3 V |
| minimum operating supply voltage (v) | 3 |
| minimum operating temperature | -40 °C |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting style: | SMD/SMT |
| mounting type | Поверхностный монтаж |
| number of drivers | 1 |
| number of drivers: | 1 Driver |
| number of drivers/receivers | 01.01.2023 |
| number of elements per chip | 1 |
| number of receivers | 1 Receiver |
| number of receivers: | 1 Receiver |
| operating supply current | 16 mA |
| operating supply current: | 16 mA |
| operating supply voltage | 3.3 V |
| operating supply voltage: | 3.3 V |
| operating temperature | -40В°C ~ 85В°C |
| output type | Приемопередатчик |
| package | Tube |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| package / case: | SOIC-14 |
| package type | SOIC |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8004969857 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| ppap | No |
| product category | LVDS Interface IC |
| product category: | LVDS Interface IC |
| product type: | LVDS Interface IC |
| propagation delay time | 6 ns |
| propagation delay time: | 6 ns |
| protocol | LVDS, Multipoint |
| reach status | REACH Unaffected |
| receiver hysteresis | 25mV |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | ADN4693E |
| series: | ADN4693E |
| standard package name | SO |
| subcategory: | Interface ICs |
| supplier device package | 14-SOIC |
| supplier package | SOIC N |
| supply voltage - max | 3.6 V |
| supply voltage - max: | 3.6 V |
| supply voltage - min | 3 V |
| supply voltage - min: | 3 V |
| transmission data rate | 200Mbps |
| transmission data rate (mbps) | 200 |
| type | Transceiver |
| type: | High Speed M-LVDS Transceivers |
| typical operating supply voltage (v) | 03.03.2023 |
| вес, г | 0.34 |
| video file | Introduction to Multipoint LVDS and the ADN469xE F |
| voltage - supply | 3.3V |
| width | 4мм |
