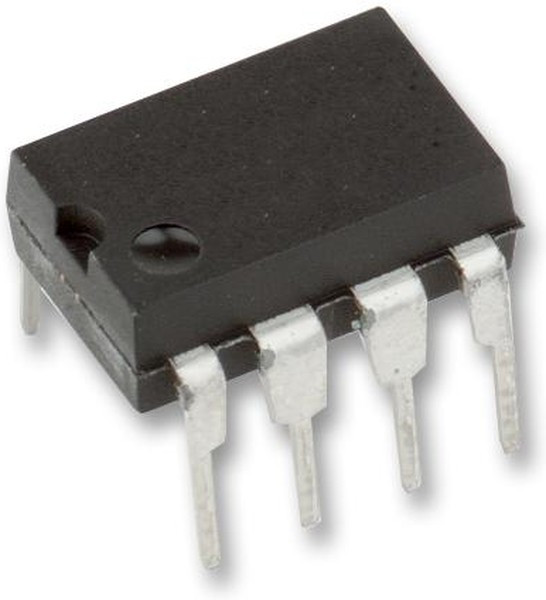

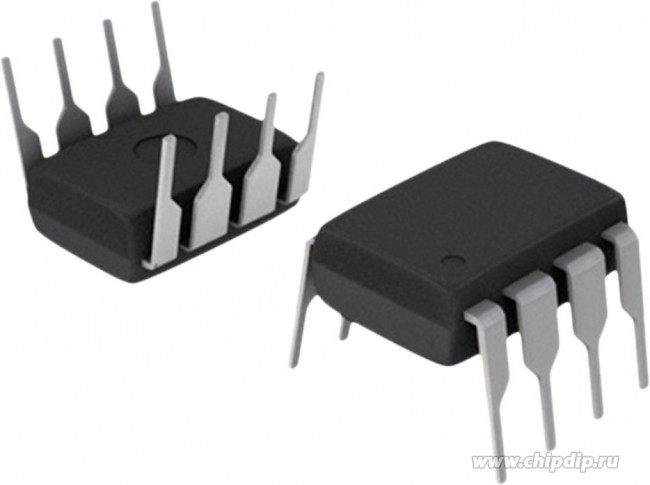

Name: UCC37321P, ИС МОП-транзистора, низкой стороны, питание 4В-15В, 9А на выходе, задержка 35нс, DIP-8
Brand: Texas Instruments
SKU: UCC37321P

UCC37321P, ИС МОП-транзистора, низкой стороны, питание 4В-15В, 9А на выходе, задержка 35нс, DIP-8

Электронные компоненты Микросхемы Драйверы MOSFET и IGBT Texas Instruments UCC37321P, ИС МОП-транзистора, низкой ...

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	29.04.2024
Время загрузки	5:44:31
Бренд	Texas Instruments

Все характеристики

450 ₽

– +

Бонус: 9 !

Бонусная программа

Итого: 450 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Полупроводники - Микросхемы\Микросхемы Управления Питанием\Драйверы Затворов Описание Микросхема Low-Side MOSFET Driver 9A DIP8 Характеристики Категория Микросхема Тип драйвер Монтаж THT Кол-во каналов 1 Мин.напряжение питания, В 4 Макс.напряжение питания, В 15

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	29.04.2024
Время загрузки	5:44:31
Бренд	Texas Instruments
Вес и габариты
base product number	UCC37321 ->
channel type	Single
configuration	Inverting
current - peak output (source, sink)	9A, 9A
driven configuration	Low-Side
eccn	EAR99
fall time	20 ns
gate type	N-Channel, P-Channel MOSFET
htsus	8542.39.0001
ic case / package	PDIP
input type	Inverting
категория	Электронные компоненты/Микросхемы
категория продукта	Драйверы для управления затвором
количество драйверов	1 Driver
количество каналов	1канал(-ов)
количество выходов	1 Output
количество выводов	8вывод(-ов)
конфигурация привода	Низкая Сторона
logic type	CMOS, TTL
logic voltage - vil, vih	1.1V, 2.7V
максимальная рабочая температура	70°C
максимальное напряжение питания	15В
manufacturer	Texas Instruments
maximum operating temperature	+70 C
maximum power dissipation	350 mW
минимальная рабочая температура	0°C
минимальное напряжение питания	4В
minimum operating temperature	0 C
moisture sensitivity level (msl)	1 (Unlimited)
mounting style	Through Hole
mounting type	Through Hole
напряжение питания - макс.	15 V
напряжение питания - мин.	4 V
number of drivers	1
number of outputs	1
operating temperature	0В°C ~ 70В°C (TA)
особенности	Enable Pin
output current	9 A
package	Tube
package / case	8-DIP (0.300"", 7.62mm)
package type	PDIP
packaging	Tube
партномер	8002865684
pd - рассеивание мощности	350 mW
pin count	8
подкатегория	PMIC - Power Management ICs
polarity	Inverting
product category	Gate Drivers
рабочее напряжение питания	4 V to 15 V
рабочий ток источника питания	650 uA
размер фабричной упаковки	50
reach status	REACH Unaffected
rise / fall time (typ)	20ns, 20ns
rise time	35 ns
rohs	Details
rohs status	ROHS3 Compliant
series	UCC37321
серия	UCC37321
стиль корпуса привода	PDIP
supplier device package	8-PDIP
supply current	650 uA
supply voltage	15V
supply voltage - max	15 V
supply voltage - min	4 V
технология	Si
тип логики	CMOS, TTL
тип переключателя питания	MOSFET
тип продукта	Gate Drivers
тип входа	inverting
ток истока	9А
ток стока	9А
topology	Low Side
торговая марка	Texas Instruments
Тип	Low Side
type	Low Side
unit weight	0.015535 oz
упаковка	Tube
упаковка / блок	PDIP-8
уровень чувствительности к влажности (msl)	MSL 1-Безлимитный
вес, г	0.77
вид монтажа	Through Hole
voltage - supply	4V ~ 15V
время нарастания	35 ns
время спада	20 ns
выходной ток	9 A
задержка по входу	25нс
задержка выхода	35нс
