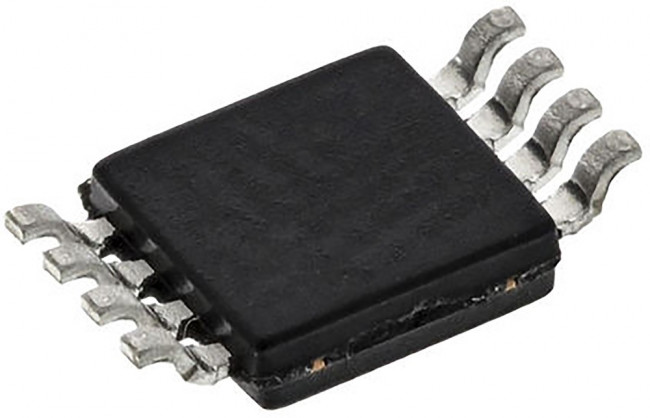

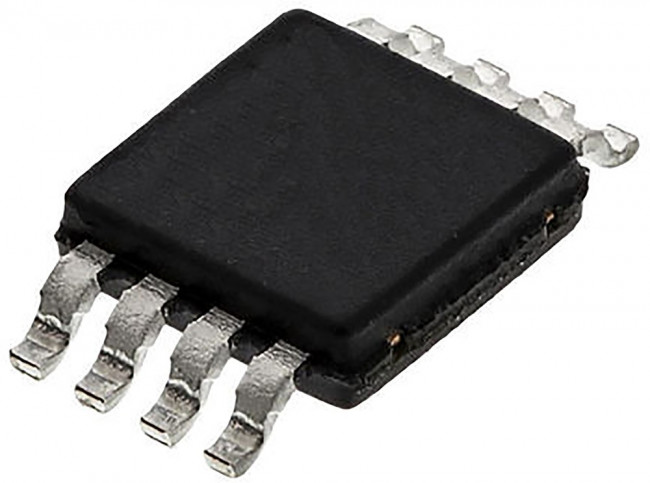

UCC27324DGN
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
ЭлектроэлементStyle:Msop; No. Of Pins:8Pins; Input Delay:25Ns; Output Delay:35Ns; Operating Rohs Compliant: Yes |TEXAS INSTRUMENTS UCC27324DGN
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:21:44 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| automotive | No |
| configuration | Non-Inverting |
| driver configuration | Non-Inverting |
| driver type | Low Side |
| eccn (us) | ear99 |
| eu rohs | compliant |
| fall time | 23 ns |
| input logic compatibility | CMOS|TTL |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| logic type | CMOS |
| manufacturer | Texas Instruments |
| maximum fall time (ns) | 40 |
| maximum operating supply voltage (v) | 15 |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 2120 |
| maximum propagation delay time (ns) | 35 |
| maximum rise time (ns) | 40 |
| maximum supply current (ma) | 0.75 |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| number of drivers | 2 Driver |
| number of outputs | 2 |
| operating supply current | 750 uA |
| operating supply voltage | 4 V to 15 V |
| operating temperature range | -40 C to+125 C |
| output current | 4 A |
| output resistance (ohm) | 2.2|30 |
| package / case | HVSSOP-8 |
| package type | MSOP |
| packaging | Tube |
| партномер | 8002950213 |
| part status | active |
| pcb changed | 8 |
| pd - power dissipation | 2120 mW |
| peak output current (a) | 4 |
| pin count | 8 |
| polarity | Non-Inverting |
| ppap | No |
| process technology | BiCMOS |
| product category | Gate Drivers |
| rise time | 23 ns |
| rohs | Details |
| series | UCC27324 |
| standard package name | SOP |
| supplier package | HVSSOP EP |
| supply voltage | 15V |
| supply voltage - max | 15 V |
| supply voltage - min | 4 V |
| topology | Low Side |
| type | Low Side |
| typical input high threshold voltage (v) | 2(Min) |
| typical input low threshold voltage (v) | 1(Max) |
| unit weight | 0.000861 oz |
| вес, г | 0.2 |
