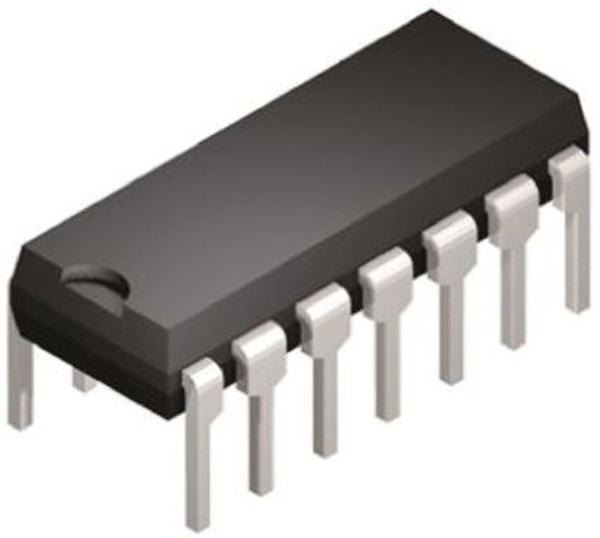

TC4468CPD, Четверной драйвер МОП-транзистора, низкой стороны неинвертирующий, 4.5-18В питание, 1.2А выход, 10Ом
Оставить отзыв
В избранноеВ сравнение
Артикул: TC4468CPD
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Драйверы для управления затвором 1.2A Quad AND I/P
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:54:32 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| base product number | TC4468 -> |
| channel type | Independent |
| current - peak output (source, sink) | 1.2A, 1.2A |
| driven configuration | Low-Side |
| eccn | EAR99 |
| gate type | N-Channel, P-Channel MOSFET |
| htsus | 8542.39.0001 |
| input type | Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 4 Driver |
| количество выходов | 4 Output |
| logic type | CMOS |
| logic voltage - vil, vih | 0.8V, 2.4V |
| максимальная рабочая температура | + 70 C |
| минимальная рабочая температура | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| number of drivers | 4 |
| number of outputs | 4 |
| operating temperature | 0В°C ~ 150В°C (TJ) |
| output current | 1.2 A |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| package type | PDIP |
| партномер | 8695915840 |
| pcn design/specification | http://www.microchip.com/mymicrochip/NotificationD |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| pd - рассеивание мощности | 800 mW |
| pin count | 14 |
| подкатегория | PMIC - Power Management ICs |
| polarity | Non-Inverting |
| продукт | MOSFET Gate Drivers |
| рабочее напряжение питания | 4.5 V to 18 V |
| рабочий ток источника питания | 4 mA |
| размер фабричной упаковки | 30 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 15ns, 15ns |
| rohs status | ROHS3 Compliant |
| серия | TC4468 |
| supplier device package | 14-PDIP |
| supply voltage | 18V |
| технология | Si |
| тип продукта | Gate Drivers |
| topology | Low Side |
| торговая марка | Microchip Technology |
| Тип | Low Side |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| вес, г | 1.709 |
| вид монтажа | Through Hole |
| voltage - supply | 4.5V ~ 18V |
| время нарастания | 25 ns |
| время спада | 25 ns |
