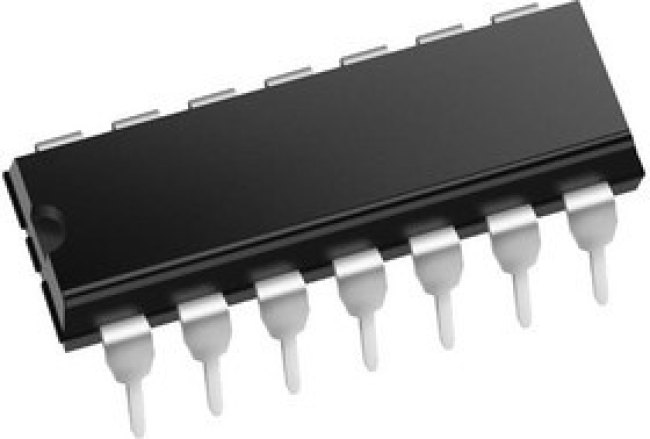

TC4467CPD
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 1.2A Quad NAND I/P
| Основные | |
| вес, г | 1.62 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| number of outputs | 4 |
| operating temperature | 0В°C ~ 150В°C (TJ) |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| rohs status | ROHS3 Compliant |
| type | MOSFET |
| вид монтажа | Through Hole |
| категория продукта | Драйверы для управления затвором |
| количество выходов | 4 |
| максимальная рабочая температура | + 70 C |
| минимальная рабочая температура | 0 C |
| подкатегория | PMIC - Power Management ICs |
| продукт | MOSFET Gate Drivers |
| размер фабричной упаковки | 30 |
| тип продукта | Gate Drivers |
| торговая марка | Microchip Technology |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| eccn | EAR99 |
| htsus | 8542.39.0001 |
| серия | TC4467 |
| рабочий ток источника питания | 4 mA |
| reach status | REACH Unaffected |
| supplier device package | 14-PDIP |
| время нарастания | 25 ns |
| время спада | 25 ns |
| рабочее напряжение питания | 4.5 V to 18 V |
| pin count | 14 |
| packaging | Tube |
| pd - рассеивание мощности | 800 mW |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| eu rohs | compliant |
| lead shape | Through Hole |
| maximum operating temperature (°c) | 70 |
| mounting | Through Hole |
| part status | active |
| pcb changed | 14 |
| standard package name | DIP |
| supplier package | PDIP |
| base product number | TC4467 -> |
| voltage - supply | 4.5V ~ 18V |
| eccn (us) | ear99 |
| maximum power dissipation (mw) | 800 |
| minimum operating temperature (°c) | 0 |
| input type | Inverting |
| hts | 8542.39.00.01 |
| package height | 3.3 |
| package length | 19.05 |
| package width | 6.35 |
| maximum operating supply voltage (v) | 18 |
| maximum supply current (ma) | 4 |
| bridge type | H Bridge |
| number of drivers | 4 |
| Вес и габариты | |
| технология | Si |
| pcn design/specification | http://www.microchip.com/mymicrochip/NotificationD |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| channel type | Independent |
| minimum operating supply voltage (v) | 4.5 |
| количество драйверов | 4 Driver |
| input logic compatibility | CMOS |
| maximum fall time (ns) | 25 |
| maximum rise time (ns) | 25 |
| rise / fall time (typ) | 15ns, 15ns |
| current - peak output (source, sink) | 1.2A, 1.2A |
| driven configuration | Low-Side |
| gate type | N-Channel, P-Channel MOSFET |
| logic voltage - vil, vih | 0.8V, 2.4V |
| driver type | Low Side |
| driver configuration | Inverting |
| maximum propagation delay time (ns) | 75 |
| typical input low threshold voltage (v) | 0.8(Max) |
| typical input high threshold voltage (v) | 2.4(Min) |
| peak output current (a) | 1.2(Typ) |
| output resistance (ohm) | 10 |
| Тип | Low Side |
