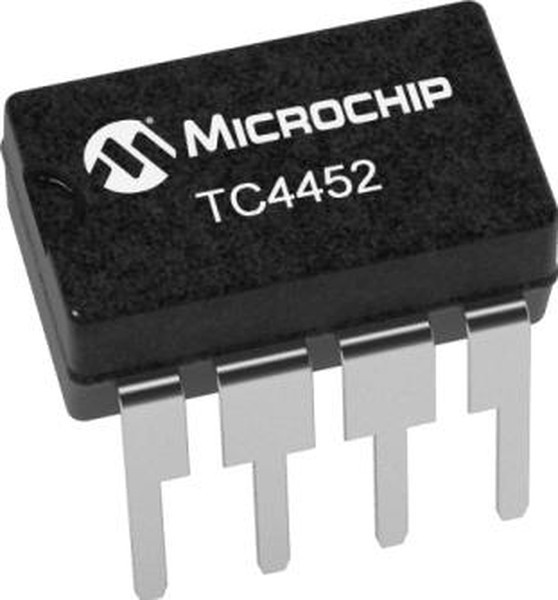

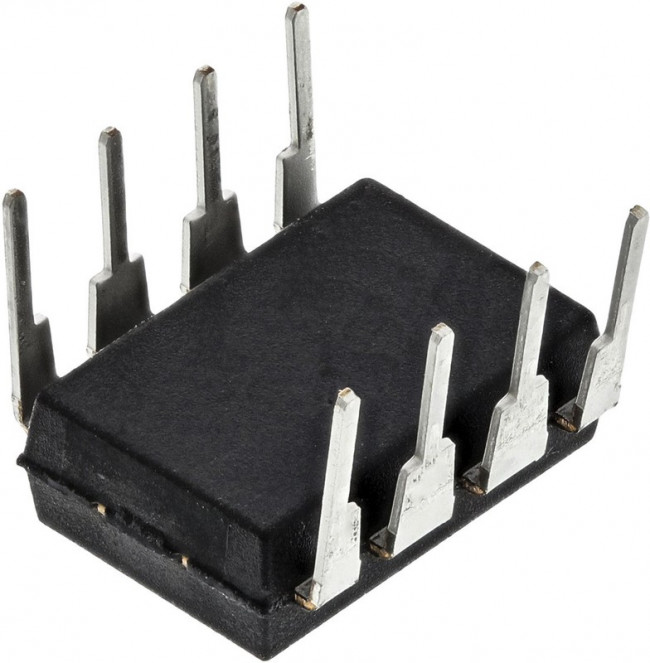

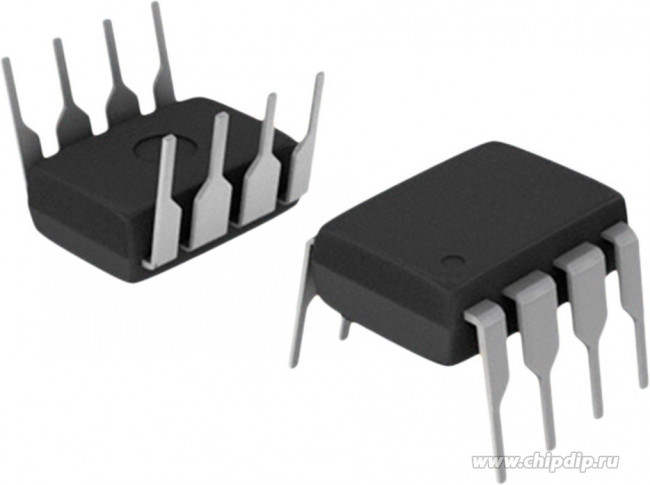

TC4452VPA, Микросхема, driver, контроллер затвора MOSFET, DIP8, 13А, Ch: 1, 4,5-18В
Оставить отзыв
В избранноеВ сравнение
Артикул: TC4452VPA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание Микросхема, driver, контроллер затвора MOSFET, DIP8, 13А, Ch: 1, 4,5-18В Характеристики Категория
Микросхема
Тип
драйвер
Вид
контроллер затвора MOSFET
Монтаж
THT
Кол-во каналов
1
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:59:05 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| base product number | TC4452 -> |
| channel type | Single |
| configuration: | Non-Inverting |
| current - peak output (source, sink) | 13A, 13A |
| driven configuration | Low-Side |
| driver configuration | Non-Inverting |
| driver type | Low Side |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 60 |
| fall time: | 32 ns |
| gate type | IGBT, N-Channel, P-Channel MOSFET |
| hts | 8542.39.00.01 |
| htsus | 8542.39.0001 |
| input logic compatibility | CMOS|TTL |
| input type | Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Through Hole |
| logic type | CMOS, TTL |
| logic type: | CMOS, TTL |
| logic voltage - vil, vih | 0.8V, 2.4V |
| manufacturer: | Microchip |
| maximum fall time (ns) | 40 |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time (ns) | 52 |
| maximum rise time (ns) | 40 |
| maximum supply current (ma) | 0.2 |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of drivers | 1 |
| number of drivers: | 1 Driver |
| number of outputs | 1 |
| number of outputs: | 1 Output |
| operating supply current: | 200 uA |
| operating supply voltage: | 4.5 V to 18 V |
| operating temperature | -40В°C ~ 150В°C (TJ) |
| output current | 13 A |
| output current: | 12 A |
| output resistance (ohm) | 0.9|1 |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| package / case: | PDIP-8 |
| package height | 4.06(Max) |
| package length | 10.16(Max) |
| package type | PDIP |
| package width | 6.6(Max) |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8002917578 |
| part status | active |
| pcb changed | 8 |
| pcn design/specification | http://www.microchip.com/mymicrochip/NotificationD |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| peak output current (a) | 13(Typ) |
| pin count | 8 |
| polarity | Non-Inverting |
| product: | MOSFET Gate Drivers |
| product category: | Gate Drivers |
| product type: | Gate Drivers |
| qualification: | AEC-Q100 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 30ns, 32ns |
| rise time: | 30 ns |
| rohs status | ROHS3 Compliant |
| series: | TC4452 |
| standard package name | DIP |
| subcategory: | PMIC-Power Management ICs |
| supplier device package | 8-PDIP |
| supplier package | PDIP |
| supplier temperature grade | Extended |
| supply voltage | 18V |
| supply voltage - max: | 18 V |
| supply voltage - min: | 4.5 V |
| technology: | Si |
| topology | Low Side |
| type | IGBT|MOSFET |
| type: | Low-Side |
| typical input high threshold voltage (v) | 01.05.2024 |
| typical input low threshold voltage (v) | 01.03.2024 |
| вес, г | 1 |
| voltage - supply | 4.5V ~ 18V |
Отзывов нет
