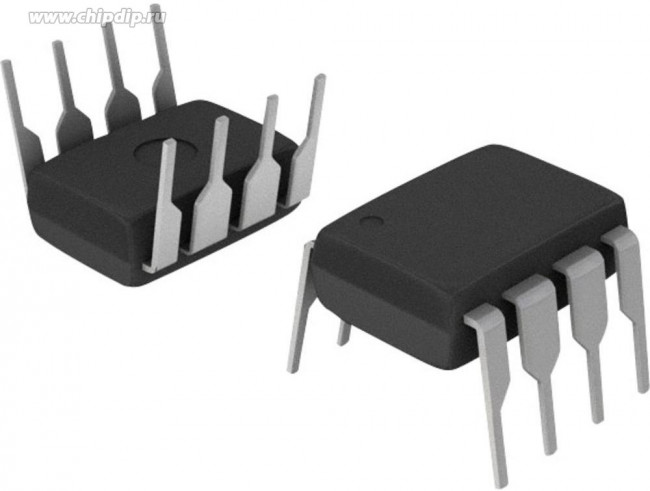

TC4428ACPA, Gate Drivers 1.5A Dual td Match
Оставить отзыв
В избранноеВ сравнение
Артикул: TC4428ACPA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 1.5A Dual td Match
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:32:48 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| base product number | TC4428 -> |
| channel type | Independent |
| configuration | Inverting, Non-Inverting |
| current - peak output (source, sink) | 1.5A, 1.5A |
| driven configuration | Low-Side |
| eccn | EAR99 |
| fall time | 35 ns |
| gate type | N-Channel, P-Channel MOSFET |
| htsus | 8542.39.0001 |
| input type | Inverting, Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 2 Driver |
| количество выходов | 2 Output |
| квалификация | AEC-Q100 |
| logic type | CMOS, TTL |
| logic voltage - vil, vih | 0.8V, 2.4V |
| максимальная рабочая температура | + 70 C |
| manufacturer | Microchip |
| maximum operating temperature | +70 C |
| минимальная рабочая температура | 0 C |
| minimum operating temperature | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| number of drivers | 2 |
| number of outputs | 2 |
| operating supply current | 4.5 mA |
| operating supply voltage | 4.5 V to 18 V |
| operating temperature | 0В°C ~ 150В°C (TJ) |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| packaging | Bulk |
| партномер | 8004949348 |
| pcn design/specification | http://www.microchip.com/mymicrochip/NotificationD |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| pd - power dissipation | 730 mW |
| pd - рассеивание мощности | 730 mW |
| подкатегория | PMIC - Power Management ICs |
| product | MOSFET Gate Drivers |
| product category | Gate Drivers |
| продукт | MOSFET Gate Drivers |
| рабочее напряжение питания | 4.5 V to 18 V |
| рабочий ток источника питания | 4.5 mA |
| размер фабричной упаковки | 60 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 25ns, 25ns |
| rise time | 35 ns |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | TC4428A |
| серия | TC4428A |
| supplier device package | 8-PDIP |
| supply voltage - max | 18 V |
| supply voltage - min | 4.5 V |
| технология | Si |
| тип логики | CMOS, TTL |
| тип продукта | Gate Drivers |
| торговая марка | Microchip Technology |
| Тип | Low Side |
| type | Low Side |
| unit weight | 0.032805 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| вес, г | 1.134 |
| вид монтажа | Through Hole |
| voltage - supply | 4.5V ~ 18V |
| время нарастания | 35 ns |
| время спада | 35 ns |
Отзывов нет
