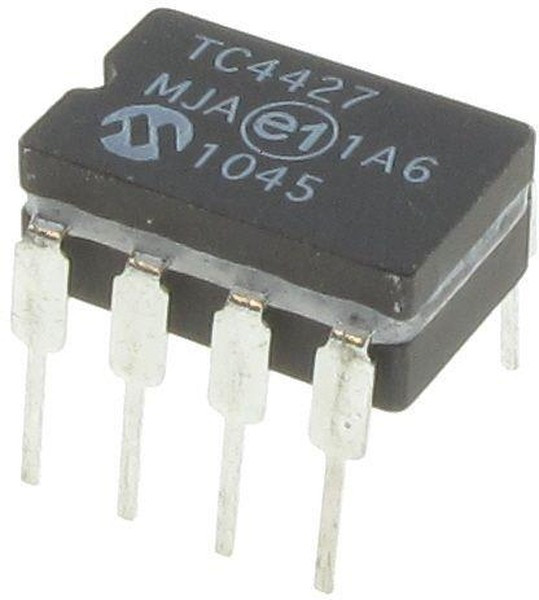

TC4427MJA
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Драйверы для управления затвором 1.5A Dual MOSFET Dr Non-Inverting CDIP8
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:59:13 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| automotive | No |
| base product number | TC4427 -> |
| channel type | Independent |
| current - peak output (source, sink) | 1.5A, 1.5A |
| driven configuration | Low-Side |
| driver configuration | Non-Inverting |
| driver type | Low Side |
| eccn | EAR99 |
| eccn (us) | EAR99 |
| eu rohs | Compliant with Exemption |
| gate type | N-Channel, P-Channel MOSFET |
| htsus | 8542.39.0001 |
| input logic compatibility | CMOS|TTL |
| input type | Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 2 Driver |
| количество выходов | 2 Output |
| lead shape | Through Hole |
| logic voltage - vil, vih | 0.8V, 2.4V |
| максимальная рабочая температура | + 125 C |
| maximum fall time (ns) | 30 |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 800 |
| maximum propagation delay time (ns) | 50 |
| maximum rise time (ns) | 30 |
| maximum supply current (ma) | 04.05.2024 |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature (°c) | -55 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| number of drivers | 2 |
| number of outputs | 2 |
| operating temperature | -55В°C ~ 150В°C (TJ) |
| output resistance (ohm) | 7 |
| package | Tube |
| package / case | 8-CDIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8014008122 |
| part status | Active |
| pcb changed | 8 |
| pcn design/specification | http://www.microchip.com/mymicrochip/NotificationD |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| pd - рассеивание мощности | 800 mW |
| peak output current (a) | 1.5(Typ) |
| pin count | 8 |
| подкатегория | PMIC - Power Management ICs |
| ppap | No |
| продукт | MOSFET Gate Drivers |
| рабочее напряжение питания | 4.5 V to 18 V |
| рабочий ток источника питания | 4.5 mA |
| размер фабричной упаковки | 56 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 19ns, 19ns |
| rohs status | ROHS3 Compliant |
| серия | TC4427 |
| standard package name | DIP |
| supplier device package | 8-CERDIP |
| supplier package | CDIP |
| технология | Si |
| тип логики | CMOS, TTL |
| тип продукта | Gate Drivers |
| торговая марка | Microchip Technology |
| Тип | Low Side |
| typical input high threshold voltage (v) | 2.4(Min) |
| typical input low threshold voltage (v) | 0.8(Max) |
| упаковка | Tube |
| упаковка / блок | CDIP-8 |
| вид монтажа | Through Hole |
| voltage - supply | 4.5V ~ 18V |
| время нарастания | 30 ns |
| время спада | 30 ns |
