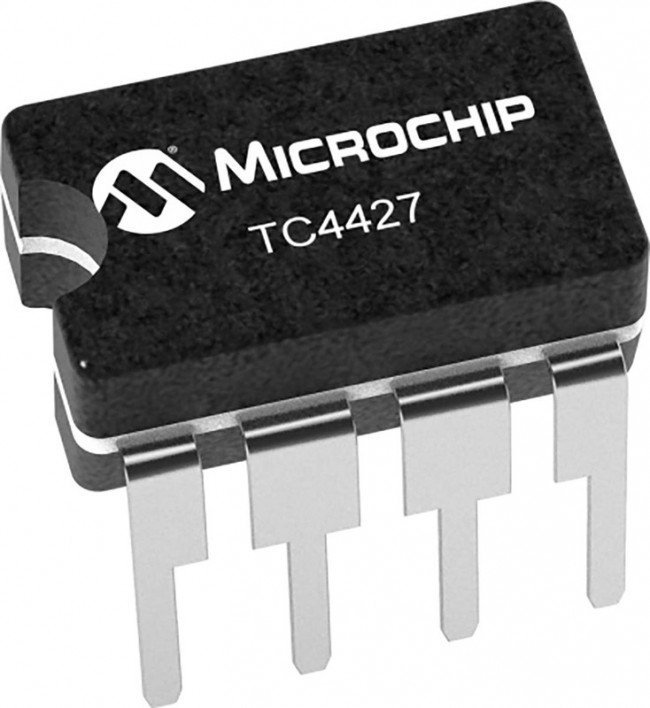

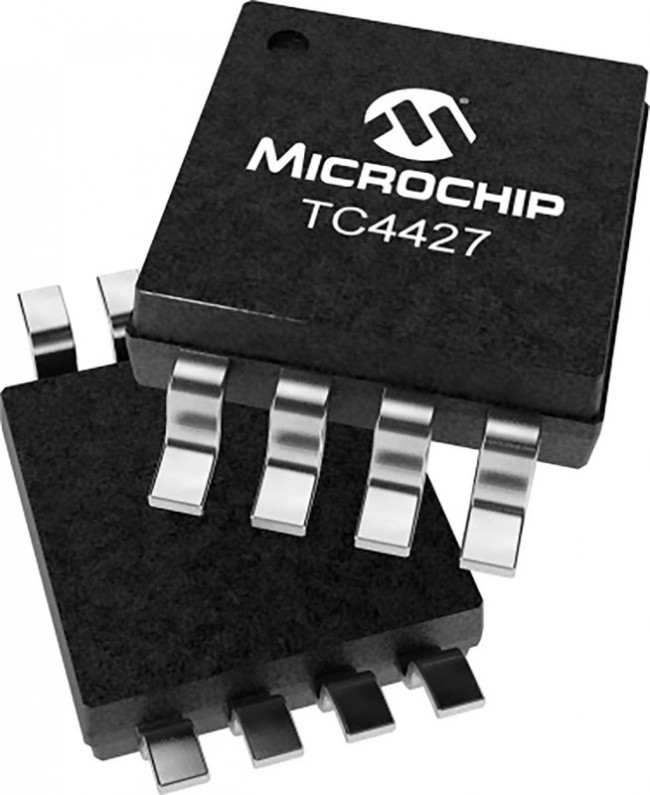

TC4427EPA, TC4427EPA, MOSFET 2, 1.5 A, 18V 8-Pin, SOIC
Оставить отзыв
В избранноеВ сравнение
Артикул: TC4427EPA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Power Management ICs\Gate DriversMicrochip TC4427 are improved versions of earlier TC427 family of MOSFET drivers. These devices have matched rise and fall times when charging and discharging gate of a MOSFET.
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:32:55 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| absolute propagation delay time (ns) | 60 |
| configuration: | Non-Inverting |
| driver configuration | Non-Inverting |
| driver type | Low Side |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 60 |
| fall time: | 25 ns |
| hts | 8542.39.00.01 |
| input logic compatibility | CMOS|TTL |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Through Hole |
| logic type: | CMOS, TTL |
| manufacturer: | Microchip |
| maximum fall time (ns) | 30 |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature: | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum power dissipation (mw) | 730 |
| maximum propagation delay time (ns) | 50 |
| maximum rise time (ns) | 30 |
| maximum supply current (ma) | 04.05.2024 |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of drivers | 2 |
| number of drivers: | 2 Driver |
| number of outputs | 2 |
| number of outputs: | 2 Output |
| operating supply current: | 4.5 mA |
| operating supply voltage: | 4.5 V to 18 V |
| output current | 1.5 A |
| output current: | 1.5 A |
| output resistance (ohm) | 7 |
| package / case: | PDIP-8 |
| package height | 4.06(Max) |
| package length | 10.16(Max) |
| package type | SOIC |
| package width | 6.6(Max) |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8014526694 |
| part status | active |
| pcb changed | 8 |
| pd - power dissipation: | 730 mW |
| peak output current (a) | 1.5(Typ) |
| pin count | 8 |
| product: | MOSFET Gate Drivers |
| product category: | Gate Drivers |
| product type: | Gate Drivers |
| rise time: | 25 ns |
| series: | TC4427 |
| standard package name | DIP |
| subcategory: | PMIC-Power Management ICs |
| supplier package | PDIP |
| supplier temperature grade | Industrial |
| supply voltage | 18V |
| supply voltage - max: | 18 V |
| supply voltage - min: | 4.5 V |
| technology: | Si |
| topology | Low Side |
| type: | Low-Side |
| typical input high threshold voltage (v) | 2.4(Min) |
| typical input low threshold voltage (v) | 0.8(Max) |
