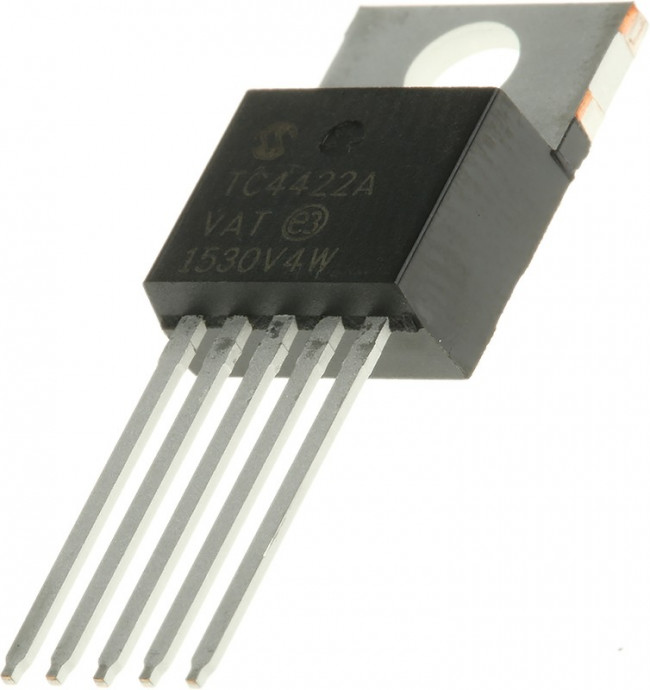

TC4422AVAT, Gate Drivers 9A Sngl MOSFET Drvr
Оставить отзыв
В избранноеВ сравнение
Артикул: TC4422AVAT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Power Management ICs\Gate DriversDriver 10A 1-OUT Low Side Non-Inv Automotive 5-Pin(5+Tab) TO-220 Tube
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:52:22 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| automotive | Yes |
| configuration: | Non-Inverting |
| driver configuration | Non-Inverting |
| driver type | Low Side |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 50 |
| fall time: | 26 ns |
| input logic compatibility | CMOS|TTL |
| категория | Электронные компоненты/Микросхемы |
| logic type | CMOS, TTL |
| logic type: | CMOS, TTL |
| manufacturer: | Microchip |
| maximum fall time (ns) | 32 |
| maximum operating supply voltage (v) | 18 |
| maximum operating supply voltage - (v) | 18 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time (ns) | 49 |
| maximum rise time (ns) | 34 |
| maximum supply current (ma) | 0.25 |
| military | No |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating supply voltage - (v) | 04.05.2024 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of drivers | 1 |
| number of drivers: | 1 Driver |
| number of outputs | 1 |
| number of outputs: | 1 Output |
| operating supply current: | 150 uA |
| operating supply voltage: | 4.5 V to 18 V |
| operating temperature - (??c) | -40~125 |
| output current | 10 A |
| output current: | 9 A |
| output resistance (ohm) | 0.8|1.25 |
| package / case: | TO-220-5 |
| package type | TO-220 |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8004949276 |
| part status | active |
| pcb changed | 5 |
| peak output current (a) | 10(Typ) |
| pin count | 5 |
| polarity | Non-Inverting |
| ppap | Yes |
| product: | MOSFET Gate Drivers |
| product category: | Gate Drivers |
| product type: | Gate Drivers |
| qualification: | AEC-Q100 |
| rise time: | 28 ns |
| standard package name | TO-220 |
| subcategory: | PMIC-Power Management ICs |
| supplier package | TO-220 |
| supplier temperature grade | Extended |
| supply voltage | 18V |
| supply voltage - max: | 18 V |
| supply voltage - min: | 4.5 V |
| tab | Tab |
| technology: | Si |
| topology | Low Side |
| type: | Low-Side |
| typical input high threshold voltage (v) | 01.08.2024 |
| typical input low threshold voltage (v) | 01.03.2024 |
| вес, г | 3 |
