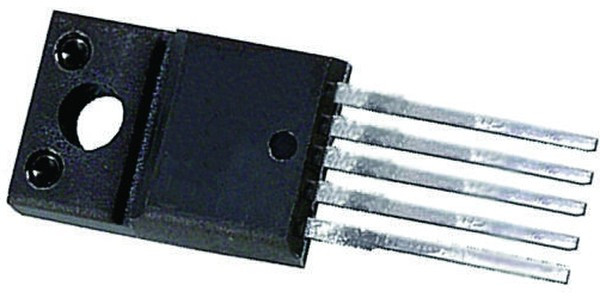

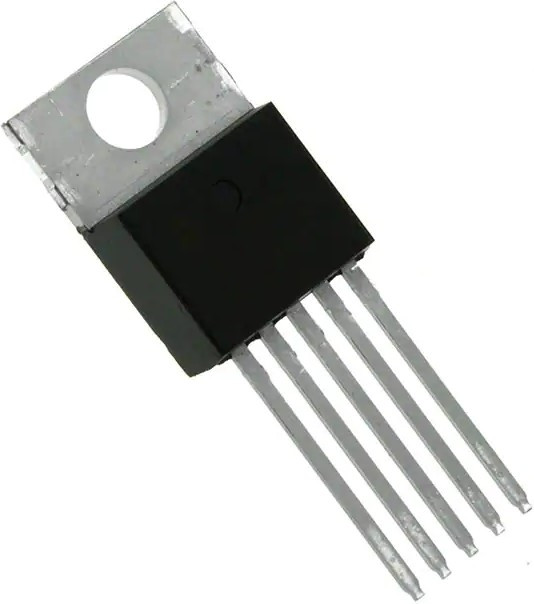

TC4421CAT, Gate Drivers 9A Sngl
Оставить отзыв
В избранноеВ сравнение
Артикул: TC4421CAT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 9A Sngl
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 6:09:13 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| automotive | No |
| base product number | TC4421 -> |
| channel type | Single |
| current - peak output (source, sink) | 9A, 9A |
| driven configuration | Low-Side |
| driver configuration | Inverting |
| driver type | Low Side |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| gate type | IGBT, N-Channel, P-Channel MOSFET |
| htsus | 8542.39.0001 |
| input logic compatibility | CMOS|TTL |
| input type | Inverting |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 1 Driver |
| количество выходов | 1 Output |
| logic type | CMOS, TTL |
| logic voltage - vil, vih | 0.8V, 2.4V |
| максимальная рабочая температура | + 70 C |
| maximum fall time (ns) | 75 |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature (°c) | 70 |
| maximum power dissipation (mw) | 1600 |
| maximum propagation delay time (ns) | 60 |
| maximum rise time (ns) | 75 |
| maximum supply current (ma) | 01.05.2024 |
| минимальная рабочая температура | 0 C |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature (°c) | 0 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| number of drivers | 1 |
| number of outputs | 1 |
| operating temperature | 0В°C ~ 150В°C (TJ) |
| output current | 9 A |
| output resistance (ohm) | 0.9|1.4 |
| package | Tube |
| package / case | TO-220-5 |
| package type | TO-220 |
| packaging | Tube |
| партномер | 8004949269 |
| part status | active |
| pcb changed | 5 |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| pd - рассеивание мощности | 1600 mW |
| peak output current (a) | 9(Typ) |
| pin count | 5 |
| подкатегория | PMIC - Power Management ICs |
| polarity | Inverting |
| ppap | No |
| продукт | MOSFET Gate Drivers |
| рабочее напряжение питания | 4.5 V to 18 V |
| рабочий ток источника питания | 1.5 mA |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 60ns, 60ns |
| rohs status | ROHS3 Compliant |
| серия | TC4421 |
| standard package name | TO-220 |
| supplier device package | TO-220-5 |
| supplier package | TO-220 |
| supply voltage | 18V |
| tab | Tab |
| технология | Si |
| тип логики | CMOS, TTL |
| тип продукта | Gate Drivers |
| topology | Low Side |
| торговая марка | Microchip Technology |
| Тип | Low Side |
| type | IGBT|MOSFET |
| typical input high threshold voltage (v) | 01.08.2024 |
| typical input low threshold voltage (v) | 01.03.2024 |
| упаковка | Tube |
| упаковка / блок | TO-220-5 |
| вес, г | 3 |
| вид монтажа | Through Hole |
| voltage - supply | 4.5V ~ 18V |
| время нарастания | 75 ns |
| время спада | 75 ns |
