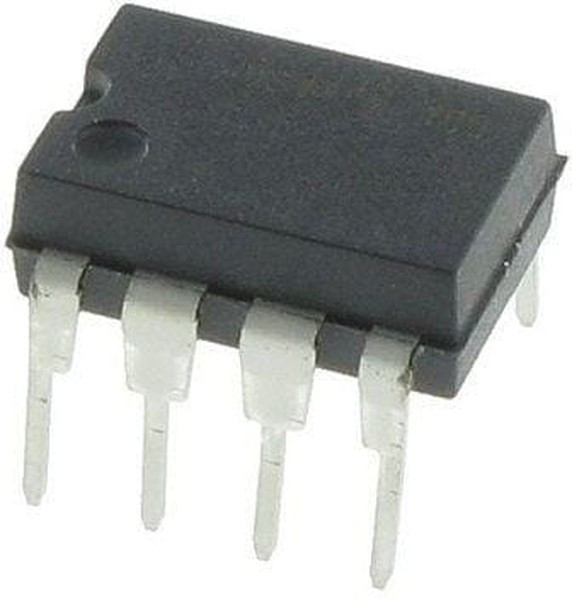

MIC4422ZN, Gate Drivers High Speed, 9A Low Side MOSFET Driver
Оставить отзыв
В избранноеВ сравнение
Артикул: MIC4422ZN
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для управления питанием\Драйверы для управления затвором Описание PDIP 8/C°/HIGH SPEED, 9A LOW SIDE MOSFET ДРАЙВЕР
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:55:34 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| base product number | MIC4422 -> |
| channel type | Single |
| current - peak output (source, sink) | 9A, 9A |
| driven configuration | Low-Side |
| eccn | EAR99 |
| gate type | IGBT, N-Channel MOSFET |
| htsus | 8542.39.0001 |
| input type | Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество выходов | 1 Output |
| logic voltage - vil, vih | 0.8V, 2.4V |
| максимальная рабочая температура | + 70 C |
| максимальное время задержки включения | 15 ns |
| максимальное время задержки выключения | 15 ns |
| минимальная рабочая температура | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| number of drivers | 1 |
| operating temperature | 0В°C ~ 150В°C (TJ) |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| партномер | 8005424242 |
| pd - рассеивание мощности | 960 mW |
| подкатегория | PMIC - Power Management ICs |
| продукт | MOSFET Gate Drivers |
| рабочее напряжение питания | 4.5 V to 18 V |
| рабочий ток источника питания | 450 uA |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 20ns, 24ns |
| rohs status | ROHS3 Compliant |
| серия | MIC4422 |
| supplier device package | 8-PDIP |
| технология | Si |
| тип логики | CMOS |
| тип продукта | Gate Drivers |
| торговая марка | Microchip Technology / Micrel |
| Тип | Low Side |
| упаковка | Tube |
| упаковка / блок | DIP-8 |
| вес, г | 2.268 |
| вид монтажа | Through Hole |
| voltage - supply | 4.5V ~ 18V |
| время нарастания | 25 ns |
| время спада | 25 ns |
| выходное напряжение | 25 mV |
| выходной ток | 9 A |
