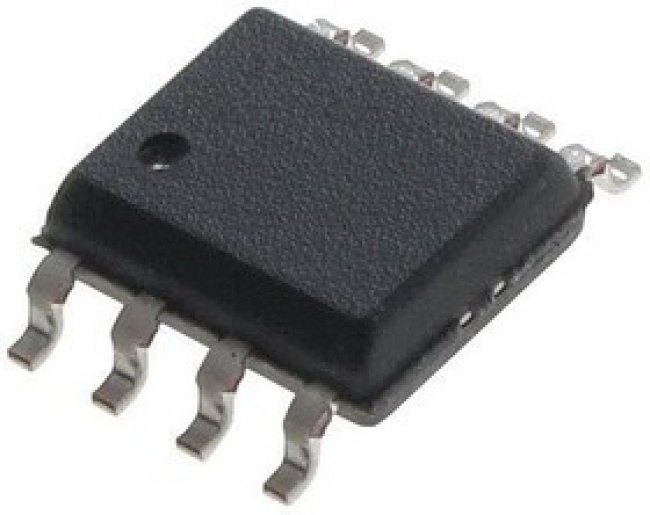

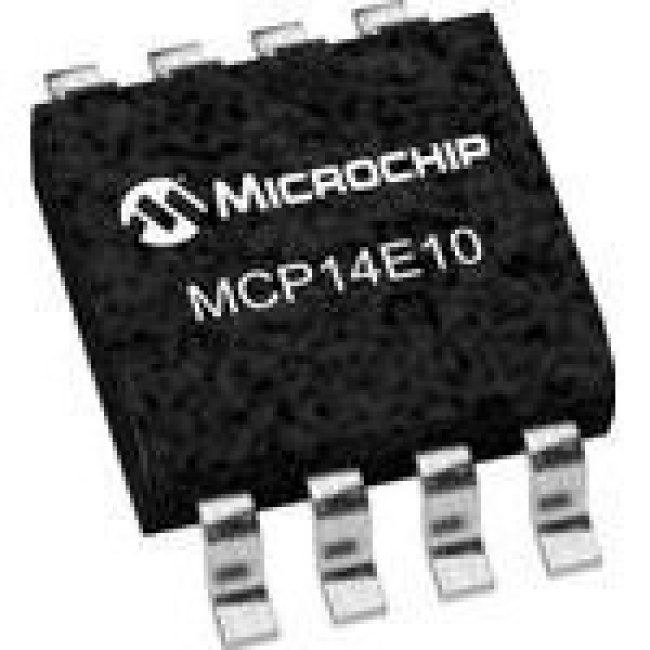

MCP14E10-E/SN, Драйвер МОП-транзистора низкой стороны, 4.5В-18В питание, 3А пиковый выход, 2.8Ом вых
Оставить отзыв
В избранноеВ сравнение
Артикул: MCP14E10-E/SN
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Драйверы для управления затвором 2A MOSFET Driver
| Основные | |
| вес, г | 0.2 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| number of outputs | 2 |
| operating temperature | -40В°C ~ 150В°C (TJ) |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| rohs status | ROHS3 Compliant |
| type | IGBT|MOSFET |
| вид монтажа | SMD/SMT |
| категория продукта | Драйверы для управления затвором |
| максимальная рабочая температура | + 125 C |
| минимальная рабочая температура | 40 C |
| подкатегория | PMIC - Power Management ICs |
| продукт | MOSFET Gate Drivers |
| размер фабричной упаковки | 100 |
| тип продукта | Gate Drivers |
| торговая марка | Microchip Technology |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| чувствительный к влажности | Yes |
| eccn | EAR99 |
| htsus | 8542.39.0001 |
| рабочий ток источника питания | 1.8 mA |
| выходной ток | 3 A |
| reach status | REACH Unaffected |
| supplier device package | 8-SOIC |
| время нарастания | 14 ns |
| время спада | 17 ns |
| pin count | 8 |
| packaging | Tube |
| pd - рассеивание мощности | 699 mW |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| eu rohs | compliant |
| lead shape | Gull-wing |
| maximum operating temperature (°c) | 125 |
| mounting | surface mount |
| part status | active |
| pcb changed | 8 |
| standard package name | SOP |
| supplier package | SOIC N |
| base product number | MCP14E10 -> |
| voltage - supply | 4.5V ~ 18V |
| eccn (us) | ear99 |
| maximum power dissipation (mw) | 669 |
| minimum operating temperature (°c) | -40 |
| supplier temperature grade | Extended |
| input type | Non-Inverting |
| package height | 1.25(Min) |
| package length | 4.9 |
| package width | 3.9 |
| maximum operating supply voltage (v) | 18 |
| maximum supply current (ma) | 1.8 |
| number of drivers | 2 |
| Вес и габариты | |
| технология | Si |
| pcn design/specification | http://www.microchip.com/mymicrochip/NotificationD |
| pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
| конфигурация | Non-Inverting |
| channel type | Independent |
| minimum operating supply voltage (v) | 4.5 |
| квалификация | AEC-Q100 |
| input logic compatibility | CMOS|TTL|3V to 18V |
| maximum fall time (ns) | 30 |
| maximum rise time (ns) | 30 |
| rise / fall time (typ) | 25ns, 25ns |
| pcn assembly/origin | http://www.microchip.com/mymicrochip/NotificationD |
| current - peak output (source, sink) | 3A, 3A |
| driven configuration | Low-Side |
| gate type | IGBT, N-Channel, P-Channel MOSFET |
| logic voltage - vil, vih | 0.8V, 2.4V |
| driver type | Low Side |
| driver configuration | Non-Inverting |
| maximum propagation delay time (ns) | 65 |
| typical input low threshold voltage (v) | 1.3 |
| typical input high threshold voltage (v) | 1.5 |
| peak output current (a) | 3(Typ) |
| output resistance (ohm) | 4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4|4 |
| Тип | Non-Inverting |
