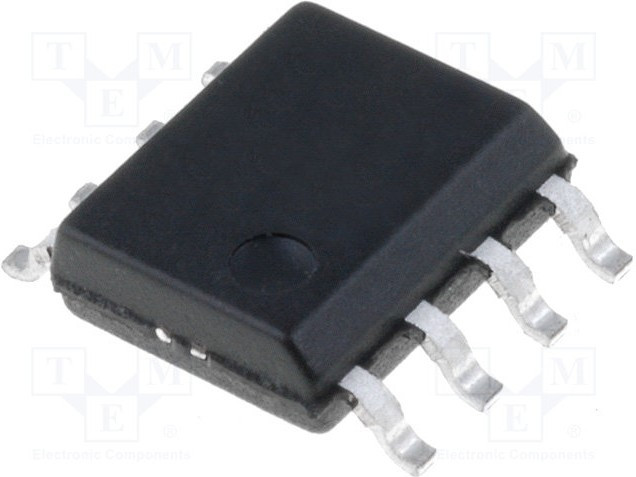

Name: LM5101M/NOPB, Driver 1.8A 2-OUT High and Low Side Full Brdg/Half Brdg Non-Inv 8-Pin SOIC Tube
Brand: Texas Instruments
SKU: LM5101M/NOPB

LM5101M/NOPB, Driver 1.8A 2-OUT High and Low Side Full Brdg/Half Brdg Non-Inv 8-Pin SOIC Tube

Электронные компоненты Микросхемы Драйверы MOSFET и IGBT Texas Instruments LM5101M/NOPB, Driver 1.8A 2-OUT High and Low ...

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	29.04.2024
Время загрузки	5:43:54
Бренд	Texas Instruments

Все характеристики

660 ₽

– +

Бонус: 13.2 !

Бонусная программа

Итого: 660 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Semiconductor - IC > Power Management > Gate and Power Driver Описание IC: driver; MOSFET half-bridge; SO8; -1.8?1.6A; Ch: 2; 9?14VDC; 100V Характеристики Категория Микросхема Тип драйвер Вид контроллер затвора, high-/low-side switch Монтаж SMD Кол-во каналов 2 Мин.напряжение питания, В 9 Макс.напряжение питания, В 14

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	29.04.2024
Время загрузки	5:43:54
Бренд	Texas Instruments
Вес и габариты
Высота	1.45 mm
configuration	Non-Inverting
длина	4.9 mm
fall time	600 ns
features	Independent
Высота	1.45 мм
height	1.45 mm
категория	Электронные компоненты/Микросхемы
категория продукта	Драйверы для управления затвором
количество драйверов	2 Driver
количество выходов	2 Output
length	4.9 mm
logic type	TTL
максимальная рабочая температура	+ 125 C
максимальное время задержки включения	10 ns
максимальное время задержки выключения	10 ns
manufacturer	Texas Instruments
maximum operating temperature	+125 C
maximum turn-off delay time	10 ns
maximum turn-on delay time	10 ns
минимальная рабочая температура	40 C
minimum operating temperature	-40 C
mounting style	SMD/SMT
напряжение питания - макс.	14 V
напряжение питания - мин.	9 V
number of drivers	2 Driver
number of outputs	2
operating supply current	1.5 mA
особенности	Independent
output current	1.8 A
package / case	SOIC-8 Narrow
packaging	Tube
партномер	8007250684
подкатегория	PMIC - Power Management ICs
product category	Gate Drivers
propagation delay - max	56 ns
рабочий ток источника питания	1.5 mA
размер фабричной упаковки	95
rise time	600 ns
rohs	Details
series	LM5101
серия	LM5101
supply voltage - max	14 V
supply voltage - min	9 V
технология	Si
тип логики	TTL
тип продукта	Gate Drivers
торговая марка	Texas Instruments
Тип	High Side, Low Side
type	High and Low Side
unit weight	0.005044 oz
упаковка	Tube
упаковка / блок	SOIC-8
вид монтажа	SMD/SMT
время нарастания	600 ns
время спада	600 ns
выходной ток	1.8 A
Ширина	3.9 мм
width	3.9 mm
задержка распространения - макс.	56 ns
